Fabriquer des évacuations (eaux, fumées, etc.)

Un petit article court pour envisager la fabrication de conduits divers et variés que l’on trouve régulièrement dans les arrière-cours des immeubles, du côté des façades moins visibles. Vous trouverez l’inspiration en regardant autour de vous. Les conduits les plus courants sont les descentes d’eau mais en faisant attention, vous vous rendrez compte que plusieurs types de conduits cohabitent et leur reproduction permettra de détailler avantageusement un mur. Aucune difficulté technique et le matériel requis est simple pour un temps de réalisation limité. il s’agit de petits projets à faire sur un coin de table (tous les modélistes ne disposent pas d’un bel atelier) quand on ne dispose pas de beaucoup de temps.

Niveau de difficulté : débutant

Matériel nécessaire : profilés styrène, joints de briquet, peintures pour maquettes

Matériel optionnel : chutes de carton plume, de tôle ondulée, de carte plastique, pièces de briquet

Outillage nécessaire : massicot (recommandé) ou cutter, limes, pinceaux

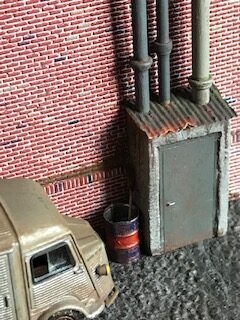

Voilà ce qu’il vous sera possible de réaliser à la suite de cet article. Ici un petit local a été rajouté au départ de ces évacuations. Il ne s’agit que d’un exemple parmi d’autres. Ces petites réalisations ont pour objet de donner de la présence à des endroits qui apparaissent un peu fades, tel ce mur en briques.

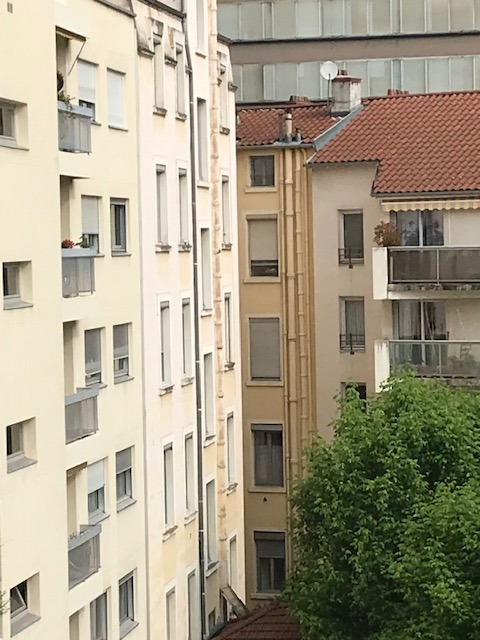

L’observation de situations réelles est souvent la meilleure source d’inspiration. Voilà un exemple parmi d’autres dont vous pouvez vous inspirer. L’immeuble du fond montre quatre conduits parallèles de diamètre différents. On peut aussi observer la variété des sorties de toiture. On peut encore observer les raccords des tuyauteries organisés selon un rythme différent. Une telle variété est propice à la reproduction et permettra un réalisme accru de vos murs, bien entendu, sur une façade visible !

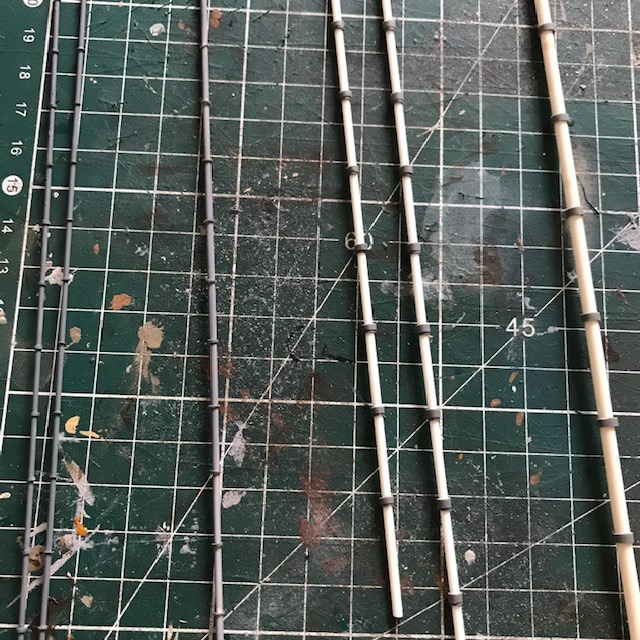

Voilà quelques exemples d’évacuation déjà préparés. La fabrication en est assez simple. Il suffit de tubes de différents diamètres coupés à la bonne longueur pour évoquer les raccords et collés à un rythme régulier sur un profilé.

Les diamètres font, de la gauche vers la droite, 1,2 mm, 1.5 mm, 2 mm et 3.2 mm.

Une réalisation très simple

La seconde consiste à utiliser des petits joints de briquets. Comme vous pouvez le constater sur cette photo, il en existe de différents diamètres et de différentes sections. Cela vous permettra de varier vos réalisations.

Vous pouvez choisir parmi ces deux solutions pour évoquer des raccords. La première consiste à débiter des petits sections de tube à l’aide d’un massicot.

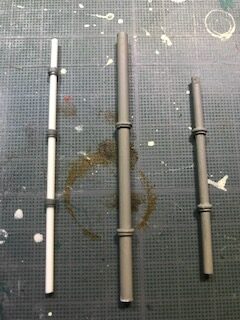

À gauche, un exemplaire en attente de peinture réalisé avec des sections de tube et les deux à droite ont été fabriqués avec des joints de briquet et peints. Avouez que l’évocation est plutôt convaincante pour un investissement en temps et en moyens plutôt modique. Il ne vous reste plus qu’à vous lancer : choisissez des tubes de sections différentes pour éviter l’uniformité.

Un exemple de mise en pratique

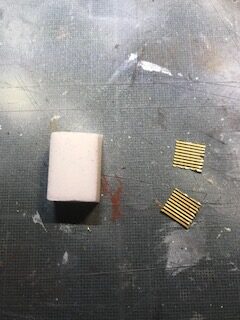

Récupérez des chutes de carton plume, de tôle ondulée et de carte plastique dans vos boites à rabiots. C’est à ce genre de petits projets que ces boites révèlent leur utilité !

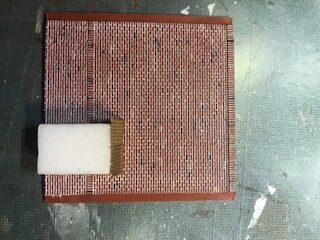

Ce mur en briques d’un futur petit entrepôt apparait bien nu et triste et se prête ainsi à un détaillage qui le mettra davantage en valeur. Des chutes diverses et variées vont être ici employées. Vous trouverez dans cet article ou cet autre article des exemples de travaux sur des façades.

Nous allons réaliser un local à partir duquel des évacuations partiront vers la toiture, tout cela avec du matériel de récupération que nous allons ainsi valoriser

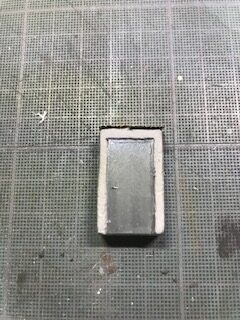

Un bout de carte plastique a été coupé aux dimensions, gravé pour évoquer l’encadrement de la porte et encastré après évidement du carton plume. Une première couche de peinture béton a été appliquée sur le carton plume préalablement enduit d’une couche de Gesso. La porte a été peinte à l’aide d’une peinture satinée .

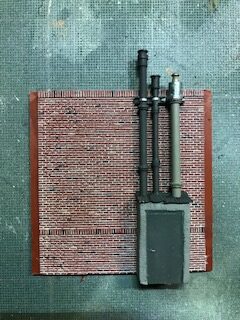

Une fois tout mis en place et peint, voilà ce que vous pourrez obtenir. Les sorties ont été fabriquées avec des pièces de briquet.  C’est un peu chargé en évacuation mais il s’agit de l’objet de l’article ! Une patine adaptée viendra conclure ce petit travail facile et peu coûteux.

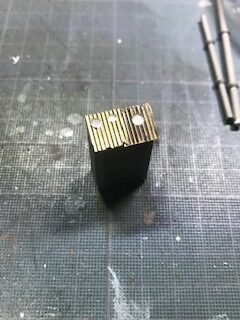

Vous gagnerez à percer au préalable sur votre toiture en tôle ondulée des orifices dans lesquels viendront s’enficher vos départs d’évacuation : c’est beaucoup plus réaliste ainsi.

Eléments de conclusion

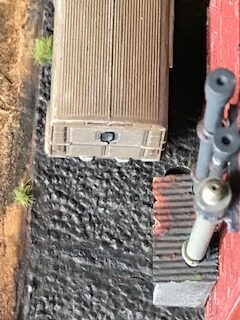

Une vue originale en plongée pour conclure cet article. Les sorties devront être patinées… Voilà qui constitue une petite réalisable rapide, accessible et qui mettra en valeur un mur vide, une arrière-cour ou l’extérieur d’un atelier. Observez autour de vous : c’est la meilleure source d’inspiration !

Merci de votre lecture et à bientôt !
