Cette collection d’immeubles a été développée à partir des sources du 19ème siècle du centre de documentation de l’Ecole Nationale Supérieure d’Architecture de Lyon, dont les bibliothécaires ont eu la gentillesse de mettre à notre disposition leurs fonds anciens. Bien entendu, certains immeubles ont été modifiés et adaptés pour pouvoir être produits en carton bois.
Ces modèles sont en demi relief, particulièrement indiqués pour les parois de fond ou de côté de vos modules ou réseaux. Les techniques de montage sont simples et requièrent essentiellement de la colle blanche, un cutter, une lime et un réglet. Les pièces sont pré-découpées avec précision au laser et s’ajustent parfaitement. Selon les modèles, vous trouverez dans le set des planches de carton bois de 3 mm, 2,2 mm, 2 mm, 1.5 mm, 1 mm, 0.75 mm et des feuilles de détaillage permettant la réalisation des huisseries et des persiennes. Des indications précises sont données pour le montage, la peinture et la patine les cas échéants. Les notices sont suffisamment claires et détaillées pour vous guider et le montage est relativement similaire quelque soit l’immeuble. Les cas particuliers – souvent des éléments de détaillage spécifique à un immeuble – sont indiqués au cas par cas. Nous vous recommandons de lire l’intégralité de la notice avant de commencer les travaux. N’hésitez pas à nous contacter à l’adresse contact@cheminsdereves.fr si jamais vous aviez une hésitation. Nous nous ferons un plaisir de vous renseigner.
Nous vous souhaitons de bonnes séances de modélisme avec cette maquette.
Ces kits sont parmi les plus détaillés de nos collections et nous vous invitons à bien repérer les différentes planches les composant avant montage.
Ajoutez votre titre ici

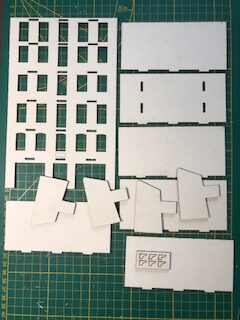

Vous trouverez plusieurs planches de 2.2 mm avec le support de la façade avant, les supports de toit et planchers, et diverses pièces de modénatures (ci-contre).

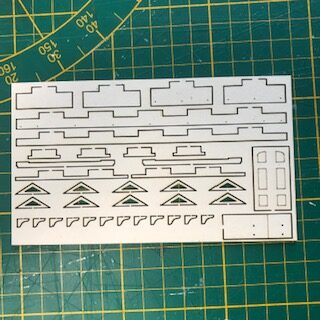

La planche de 1 mm regroupe quelques pièces pour certains balcons et des éléments de détail (pièces supportant les balcons et modénatures de fenêtres).
Diverses planches en papier Canson regroupent les huisseries, les persiennes et les ardoises.

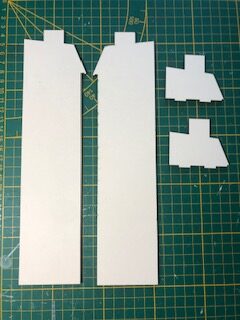

Les planches de 3 mm d’épaisseur fournissent les façades latérales et deux supports de toit.

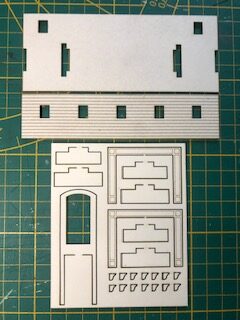

Les planches de 1.5 mm ci-contre regroupent diverses pièces devant composer certains balcons, des éléments de détail supportant les balcons et les bases de toitures.

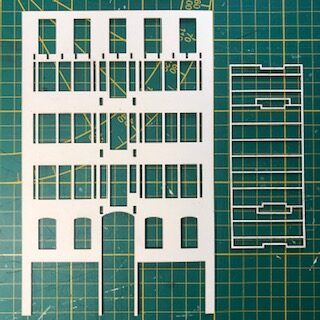

Les planches de 0.75 mm composent l’habillage de la façade avant et de la partie zinguée du comble brisé. Manipulez ces pièces avec précaution.

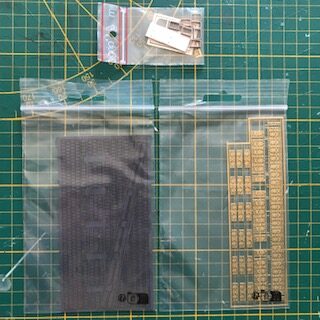

Enfin selon les kits, vous trouverez des pièces de détaillage dans des petits sachets plastiques.
Le montage de la façade avant
Les premiers travaux

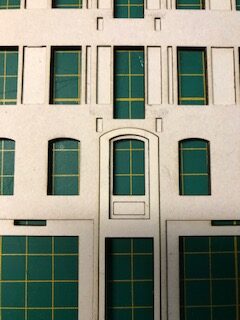

Vous pourrez aussi réaliser l’habillage de la porte d’entrée (ci-contre) et de la fenêtre centrale du 1er étage (carton bois de 1.5 mm).

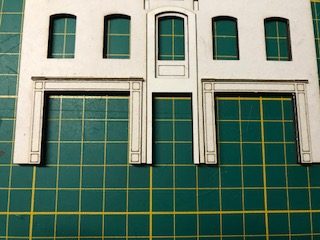

Puis collez les deux pièces gravées pour finir les deux devantures.

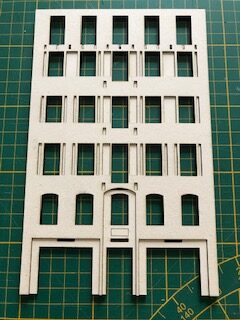

La première étape consiste à coller l’habillage de 0.75 mm sur la base de la façade en carton bois de 2.2 mm. Procédez avec soin de façon à ce que cette superposition s’ajuste parfaitement.

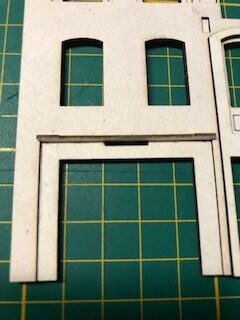

Vous pouvez poursuivre en collant la petite pièce de 1 mm constituant le haut de chaque devanture.
La mise en place des balcons et supports de balcons

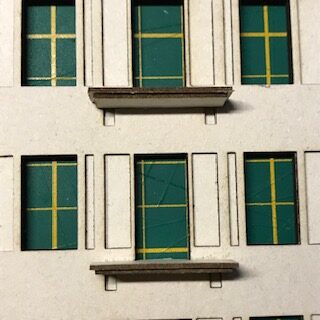

Les balcons du 3ème et 4ème étage se montent par superposition de deux pièces (planche de 1 mm).
Et sur la planche de 1.5 mm pour le balcon filant du dernier étage.

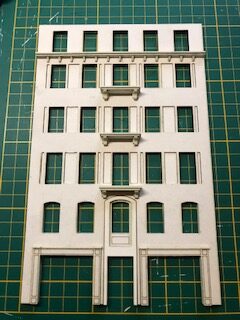

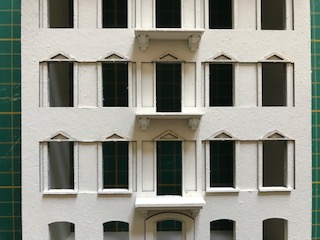

La structure principale de la façade avant est à présent quasiment terminée. Il vous reste néanmoins à coller si vous le souhaitez (photo ci-dessous) les modénatures en haut des ouvertures des étages 2 et 3 (planche de 0.75 mm).
Nous vous invitons à consulter notre guide pour la décoration et la patine des immeubles en carton bois pour de plus amples consignes.

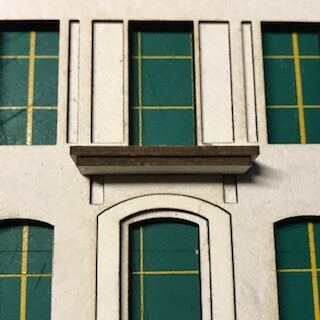

Le balcon du 2ème étage se monte par superposition de deux pièces (planche de 1.5 mm). Faites attention : il y a 3 paires de balcons sur la planche mais une seule est à utiliser pour ce kit !

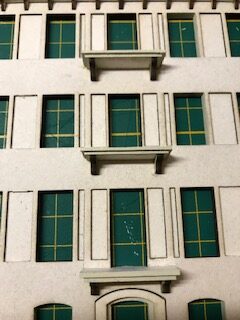

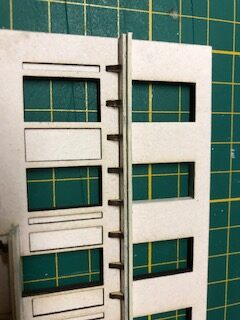

Les pièces supportant les balcons s’insèrent dans les emplacements prévus à cet effet aux étages 2, 3, 4 et 5. Ces supports se trouvent sur les planches de 2.2 mm pour les 3 balcons centraux.

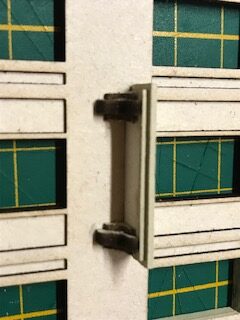

Enfin, des pièces de 1 mm sont à coller de chaque côté des supports de 2.2 mm pour donner davantage d’allure aux supports de balcons des étages 2, 3 et 4.
Ne montez pas les huisseries pour l’instant ! Comme vous pouvez le constater, il est possible de peindre au fur et à mesure les tranches visibles. Nous avons fait le choix pour cet immeuble d’une teinte ivoire proche de la couleur du carton bois mais tout autre choix – de blanc à jaune clair est possible. Ces immeubles étaient construits en pierre calcaire dont la couleur varie selon les régions.
Le montage des planchers et façades latérales

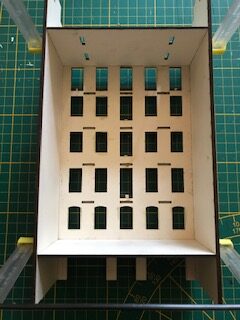

Les planchers s’insèrent facilement dans les ergots de positionnement prévus à cet effet. Faites attention à l’équerrage. Nous vous recommandons de ne coller que les deux planchers illustrés par la photo ci contre pour l’instant. Les façades latérales seront collées en place à l’issue. Nous vous recommandons de maintenir l’ensemble avec des joints souples le temps du collage
La peinture de votre maquette
À ce stade du montage, c’est à dire après avoir installé les principaux éléments de la façade avant, les 2 planchers et collé les façades latérales, nous vous recommandons de procéder à la peinture de votre immeuble. Ce travail doit être fait avant le montage des huisseries, des persiennes, et des éléments finaux de toiture.
Pour plus de conseils, vous pouvez consulter notre guide pour la décoration et la patine des immeubles en carton bois.
Nous vous conseillons de passer dans un premier temps au pinceau deux couches de peinture sur les tranches visibles qui ont été découpées au laser (balcons et supports de balcons, tranches des huisseries notamment). Cela vous évitera de devoir trop insister sur ces zones lorsque vous peindrez l’ensemble de la maquette.
Nous vous recommandons à l’issue de peindre à l’aérographe ou à la bombe en passant une à deux couches légères d’apprêt si vous souhaitez gagner du temps (le carton bois absorbe beaucoup la première couche) et de la même façon deux couches fines et légères de peinture en laissant bien sécher entre les couches pour bien vous rendre compte de la progression du travail.

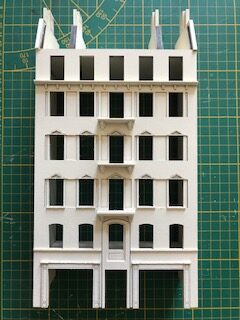

Cet immeuble a été peint dans une teinte ivoire (Ral 1013).

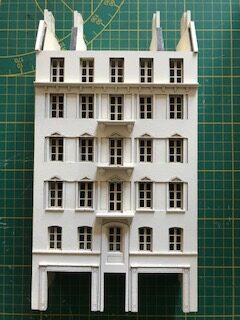

Le montage des huisseries
Huisseries et persiennes
Servez vous des traits de gravure pour bien centrer vos huisseries dans les ouvertures.

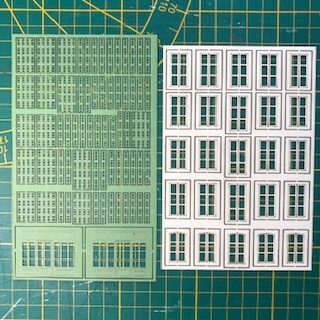

La plaque de persiennes permet de réaliser à la fois des persiennes fermées et ouvertes. Elles sont aussi classées par taille.
Vous y trouverez aussi les vitrines du rez-de-chaussée. N’oubliez pas de coller les feuilles de vitrage une fois l’ensemble des huisseries installées.
Les huisseries sont groupées sur la plaque par rangées de 5 et dans l’ordre des étages : le dernier étage en haut et le RDC en bas. Ne les mélangez pas quand vous les installez et terminez un étage avant d’entamer le suivant.
La porte d'entrée

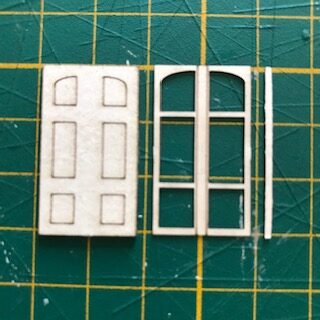

La porte se monte en superposant ces 3 pièces pour lui donner un peu de relief..
Il ne vous restera plus qu’à la peindre dans une couleur de votre choix et à la patiner si besoin.
Le montage de la toiture
Nota : les photos illustrent le montage de la toiture d’un autre immeuble de la collection mais le mode opératoire est le même.
Le pan de toit en ardoises
Elles seront collées dans les ouvertures. Le verso montre qu’elles doivent être collées affleurantes.
La plaque d’ardoises est montrée dans le sens où doivent être découpées et collées les rangées. Commencez par la rangée du bas, collez-la et ainsi de suite.
Ci-contre, le pan de toit en ardoises quasiment terminé. Ne collez pas la dernière rangée supérieure. Celle-ci sera installée à la fin des travaux. N’oubliez pas de coller des vitrages au verso.
Les pièces à droite serviront à évoquer les ouvertures en toiture.
Et au recto, elles doivent être en légère saillie. Passez une couche de peinture grise sur ces fenêtres de toit avant de finaliser la mise en place des rangées d’ardoises. Comme montré sur cette photo, les bandes d’ardoises sont déjà pré-découpées et il faut les coller les unes sur les autres en suivant les lignes de gravure. Il faut partir du bas du toit et monter jusqu’au haut du toit.
Le pan de toit en zinc
Voilà la pièce de 0.75 mm évoquant la toiture en zinc. Ne collez pas cette pièce pour l’instant.
Vous collerez les fenêtres de toit sur le support en carton de 1.5 mm.
La finalisation de la toiture
Nota : selon les modèles, les formes des cheminées peuvent être différentes pour donner davantage de variété et de réalisme aux toitures de ces immeubles.
Deux supports s’installent sur le plancher et contre les deux façades latérales. Les deux autres à l’intérieur des deux supports munis d’ergots que vous venez d’installer.
Celle-ci sera coiffée de la pièce évoquant le zinc.
Cette photo montre la dernière rangée d’ardoises découpée et mise en place. Cette dernière rangée fera la jonction entre la partie en zinc et la partie de toit en ardoises
Deux supports de toiture sont dotés d’ergots de positionnement que vous insérerez dans le plancher. Nous vous conseillons d’effectuer le montage à blanc sans colle dans un premier temps.
Vous pouvez à présent installer (toujours à blanc dans un premier temps) le haut de la toiture.
Vous pourrez placer à l’issue le pan de toit en ardoises.
Nous vous avons conseillé un montage à blanc dans un premier temps, de façon à pouvoir vous rendre compte du résultat final que vous devez obtenir. Nous avons laissé quelques dixièmes de mm de jeu de façon à ce que vous puissiez bien ajuster ces pièces de toiture lorsque vous les collerez ensemble.
N’oubliez pas de mastiquer la jointure des cheminées et peignez les à l’issue.
Le haut de la toiture sera peint dans une couleur grise évoquant le zinc. Elle pourra être collée en place une fois la peinture sèche.
Les quatre petites pièces rectangulaires gravées (indication de perçage) se collent sur les cheminées.
Nous vous conseillons de récupérer des buses de briquet auprès de votre entourage pour constituer les sorties de cheminées. Ces buses sont d’un réalisme confondant. Nous vous renvoyons à notre article de blog traitant en profondeur de ce sujet.
Avant de tout démonter pour mise en peinture, vous pouvez coller la pièce de 0.75 mm sur son support. Il est préférable de bénéficier du guidage des cheminées pour bien ajuster ces deux pièces. Faites attention néanmoins à permettre le démontage qui facilitera la mise en peinture.
Il ne vous restera plus qu’à coller définitivement les deux pans de toiture sur les supports. Maintenez bien l’ensemble en place en vérifiant les ajustements le temps du séchage de la colle.

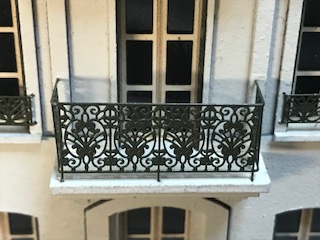

Les ferronneries

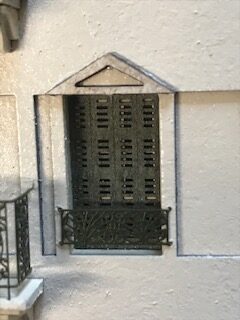

Ces ferronneries ont été spécialement dessinées pour cette collection d’immeubles à partir de modèles réels. Le laiton nécessite le passage d’un apprêt avant peinture. Elles sont particulièrement fines et nous vous recommandons l’utilisation de bombes en couches légères et fines.
Coupez et pliez les feronneries et collez les avec une micro goutte de colle cyanoacrylate.

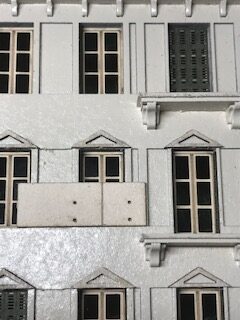

Utilisez le guide de perçage en centrant le trait de gravure au centre des fenêtres comme montré sur la photo (foret de 0.3 ou 0.4 mm).
La base des balcons présente un point de gravure indiquant le point de perçage. Coupez, pliez et installez les. Il n’est pas utile de percer le mur. Une micro goutte de colle cyanoacrylate suffit.

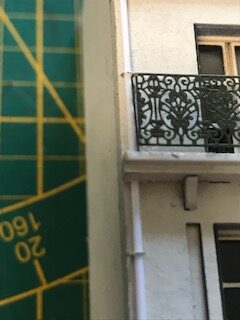

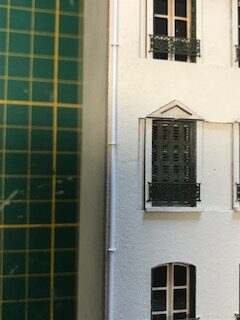

La descente d'eau
Des colliers de guidage sont fournis dans le kit. Percez avec un foret de 0.3 ou 0.4 mm et collez les guides en place.

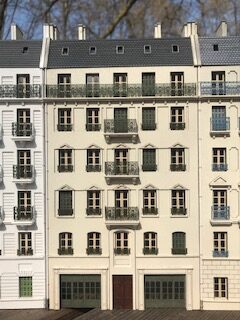

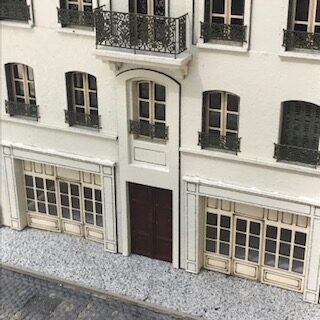

Votre immeuble est à présent terminé. Vous pouvez lui trouver une place de choix sur votre réseau.
Vous devrez percer et/ou couper légèrement le carton bois pour passer le profilé styrène.
