Cette collection d’immeubles a été développée à partir des sources du 19ème siècle du centre de documentation de l’Ecole Nationale Supérieure d’Architecture de Lyon, dont les documentalistes ont eu la gentillesse de mettre à notre disposition leurs fonds anciens. Bien entendu, certains immeubles ont été modifiés et adaptés pour pouvoir être produits en carton bois.
Ces modèles sont en demi relief, particulièrement indiqués pour les parois de fond ou de côté de vos modules ou réseaux. Les techniques de montage sont simples et requièrent essentiellement de la colle blanche, un cutter, une lime et un réglet. Les pièces sont pré-découpées avec précision au laser et s’ajustent parfaitement. Selon les modèles, vous trouverez dans le set des planches de carton bois de 3 mm, 2,2 mm, 2 mm, 1.5 mm, 1 mm, 0.75 mm et des feuilles de détaillage permettant la réalisation des huisseries et des persiennes. Des indications précises sont données pour le montage, la peinture et la patine les cas échéants. Les notices sont suffisamment claires et détaillées pour vous guider et le montage est relativement similaire quelque soit l’immeuble. Les cas particuliers – souvent des éléments de détaillage spécifique à un immeuble – sont indiqués au cas par cas. Nous vous recommandons de lire l’intégralité de la notice avant de commencer les travaux. N’hésitez pas à nous contacter à l’adresse contact@cheminsdereves.fr si jamais vous aviez une hésitation. Nous nous ferons un plaisir de vous renseigner.
Nous vous souhaitons de bonnes séances de modélisme avec cette maquette.
Ces kits sont parmi les plus détaillés de nos collections et nous vous invitons à bien repérer les différentes planches les composant avant montage.

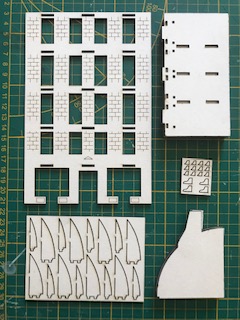

Vous trouverez plusieurs planches de 2.2 mm avec le support de la façade avant, les supports et planchers, et diverses pièces de modénatures (ci-contre).

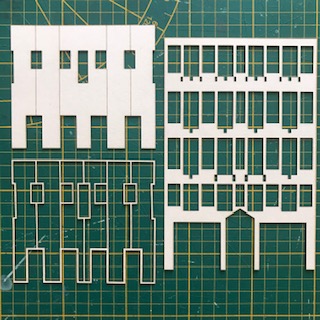

Les planches de 0.75 mm regroupe l’habillage de la façade avant et les deux pièces permettant de réaliser la toiture du comble galbé.

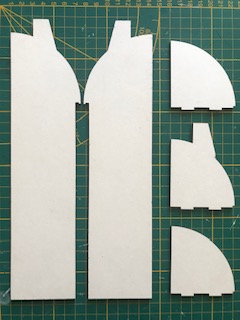

Les planches de 3 mm d’épaisseur fournissent les façades latérales et une partie des guides pour former les toitures.

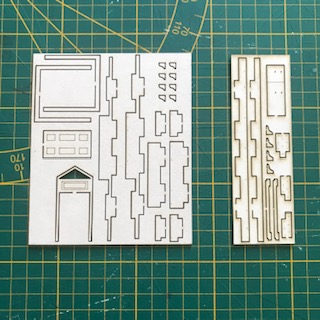

Les planches de 1.5 mm et 1 mm ci-contre regroupent diverses pièces devant composer certains balcons, des éléments de détail supportant les balcons et des pièces de modénatures.
Diverses planches en papier Canson regroupent les huisseries et les persiennes. vous trouverez aussi le set en laiton permettant de réaliser balcons et appuis de fenêtres. Enfin, vous trouverez le set de briques pré-découpées pour ceux qui auront choisi la version « habillage briques » de l’immeuble.
Le montage de la façade avant
Les premiers travaux

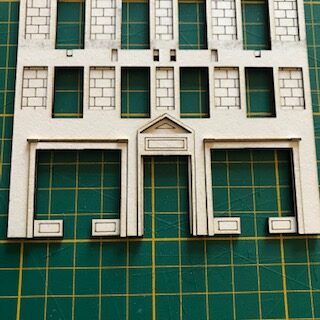

Vous pourrez ajuster le collage des deux façades en collant le cadre de la porte d’entrée.

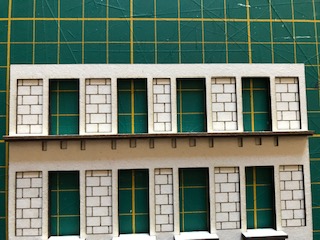

Poursuivez en collant les deux pièces qui se superposent (carton bois de 1 mm) pour réaliser le balcon filant.

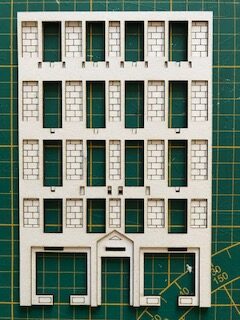

La première étape consiste à coller l’habillage de 0.75 mm sur la base de la façade en carton bois de 2.2 mm. Procédez avec soin de façon à ce que cette superposition s’ajuste parfaitement.

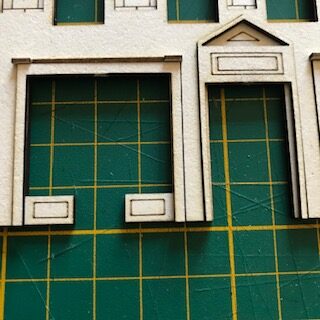

Pour les deux vitrines, il faut coller la petite modénature (carton bois de 1 mm) en haut et le cadre (carton bois de 1.5 mm).
Et de même avec les deux pièces (carton bois de 1.5 mm) du balcon du 2ème étage et les 4 petits balcons du 3ème étage.
La mise en place des supports de balcons

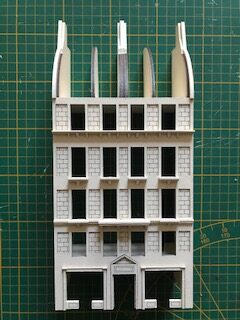

La structure principale de la façade avant est à présent terminée. Ne montez pas les huisseries pour l’instant ! Comme vous pouvez le constater au fil des photos, il est possible de peindre au fur et à mesure les tranches visibles. Nous avons fait le choix pour cet immeuble d’une teinte ivoire (RAL 1013 pour être précis) proche de la couleur du carton bois mais tout autre choix – de blanc à jaune clair est possible. Ces immeubles étaient construits en pierre calcaire dont la couleur varie selon les régions.
Nous vous invitons à consulter notre guide pour la décoration et la patine des immeubles en carton bois pour de plus amples consignes.

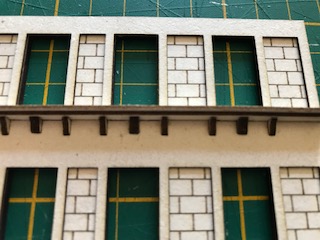

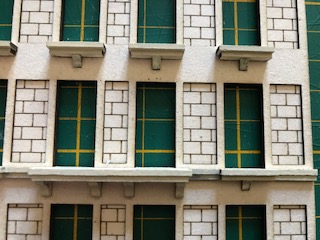

Des pièces supportant les balcons s’insèrent dans les emplacements prévus à cet effet aux étages 2, 3 et 4. Ces supports se trouvent sur les planches de 2.2 mm pour le deuxième et troisième étage et à la fois sur les planches de 1.5 et 2.2 mm pour le balcon filant au 4ème étage.
Le montage des planchers et façades latérales

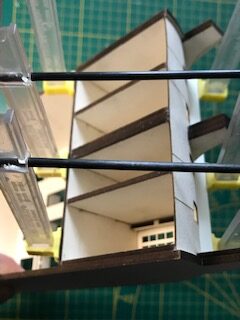

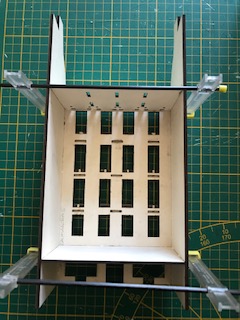

Les planchers s’insèrent facilement dans les ergots de positionnement prévus à cet effet. Faites attention à l’équerrage. Nous vous recommandons de ne coller que les deux planchers illustrés par la photo ci contre pour l’instant. Les façades latérales seront collées en place à l’issue. Nous vous recommandons de maintenir l’ensemble avec des joints souples le temps du collage
Le montage des supports de toit

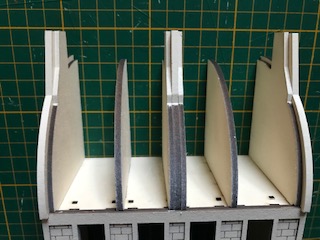

Les supports de toiture sont constitués par 3 pièces en carton bois de 3 mm à placer à l’aide des ergots de positionnement. Il faudra adjoindre au support central de 3 mm deux pièces en carton bois de 2.2 mm collées de chaque côté.
Les deux autres supports de toitures en carton bois de 2.2 mm seront collés contre les deux façades de côtés à l’intérieur. Ces supports de toit vont nous permettre de parfaitement guider la forme cintrée de la toiture en zinc.
La peinture de votre maquette
À ce stade du montage, c’est à dire après avoir installé les principaux éléments de la façade avant, les 2 planchers et collé les façades latérales, nous vous recommandons de procéder à la peinture de votre immeuble. Ce travail doit être fait avant le montage des huisseries, des persiennes, et des éléments finaux de toiture.
Pour plus de conseils, vous pouvez consulter notre guide pour la décoration et la patine des immeubles en carton bois.
Nous vous conseillons de passer dans un premier temps au pinceau deux couches de peinture sur les tranches visibles qui ont été découpées au laser si vous ne l’avez pas fait au fur et à mesure (balcons et supports de balcons, tranches des huisseries notamment). Cela vous évitera de devoir trop insister sur ces zones lorsque vous peindrez l’ensemble de la maquette.
Nous vous recommandons à l’issue de peindre à l’aérographe ou à la bombe en passant une à deux couches légères d’apprêt si vous voulez gagner du temps (le carton bois absorbe beaucoup la première couche). Et de la même façon, deux couches fines et légères de peinture en laissant bien sécher entre les couches pour bien vous rendre compte de la progression du travail. Vos couches doivent être suffisamment fines pour ne pas perdre le bénéfice des gravures apparentes sur la façade avant comme illustré sur les photos.
Le montage du dernier étage

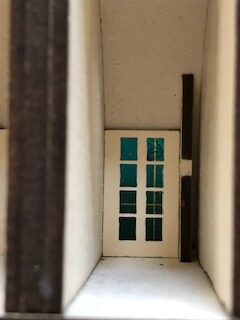

Les deux porte fenêtres aux extrémités se montent sur le plancher en positionnant les supports dans les ergots.
De chaque côté du support central, vous n’avez pas besoin du guide le plus grand et vous collerez en place seulement le plus petit.

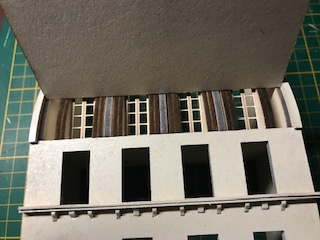

Ci-dessus vue de devant et ci contre vue de derrière. Faites attention à bien aligner les supports et les portes fenêtres.
Vérifiez bien au fur et à mesure que vos supports sont parfaitement alignés. C’est très important pour le montage de la toiture cintrée.
Le montage de la toiture
C’est la partie délicate du montage de ce kit car il faut faire adopter le profil galbé au carton bois. Nous vous invitons à lire attentivement l’ensemble du paragraphe au préalable avant de commencer les travaux. Il faut juste travailler progressivement en attendant le séchage complet de la colle à chaque étape avant de poursuivre.

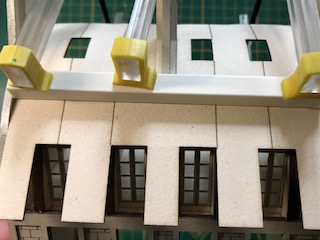

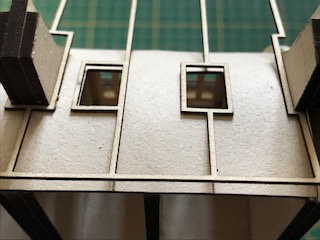

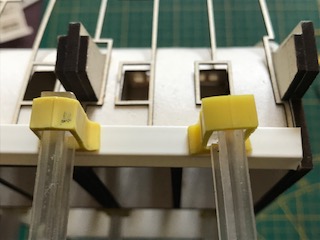

Commencez par coller la toiture au niveau du haut la base des cheminées (la photo illustre les opérations sur un autre immeuble de notre collection mais le mode opératoire est identique). Laissez sécher.
Une fois que le haut de la toiture est sec, poursuivez le collage au niveau du bas des chemineés .
Enfin, terminez le collage de cette première pièce au niveau du bas de la toiture.
Collage à la base du haut des cheminées et des fenêtres de toit (ci-dessus) et une fois sec, collage en partie haute (ci-contre).
Puis au niveau du haut des porte fenêtres.

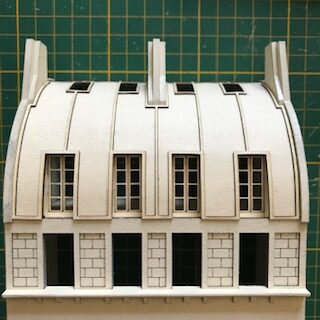

Votre toiture est à présent parfaitement mise en forme et collée. Elle est prête à être peinte.

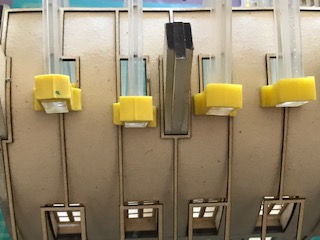

Poursuivez en collant le haut de la toiture et laissez sécher.

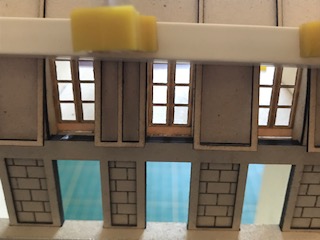

Une fois le précédent collage sec, poursuivez en collant au niveau du haut des porte fenêtres.
Attaquez vous à l’issue à la pièce représentant les jointures de zinguerie avec le même opératoire progressif.
À l’issue, collage à la base du bas des cheminées et des fenêtres de toit.
Enfin, collage final du bas de la toiture. Ces opérations menées progressivement vous donneront un résultat optimum.

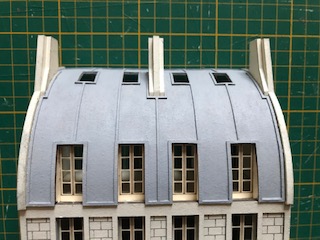

Un gris relativement clair conviendra pour évoquer le zinc. Observez des toitures réelles pour affiner votre choix.
Le montage des huisseries
Huisseries et persiennes

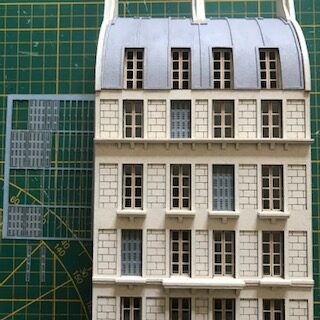

La plaque de persiennes permet de réaliser à la fois des persiennes fermées et ouvertes. Elles sont aussi classées dans l’ordre des étages. Vous pouvez coller en place les planchers supplémentaires si besoin à l’issue.

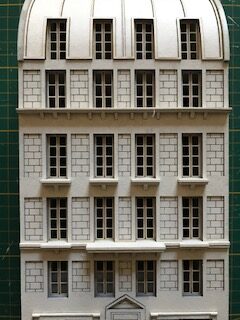

Les huisseries sont groupées sur la plaque par rangées de 4 et dans l’ordre des étages : le dernier étage en haut (que vous avez déjà collé) et le 1er étage en bas. Ne les mélangez pas quand vous les installez et terminez un étage avant d’entamer le suivant.
N’oubliez pas de coller les feuilles de vitrage une fois l’ensemble des huisseries installées.

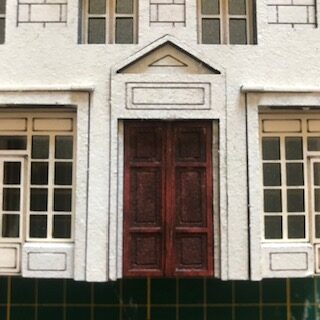

La porte d'entrée

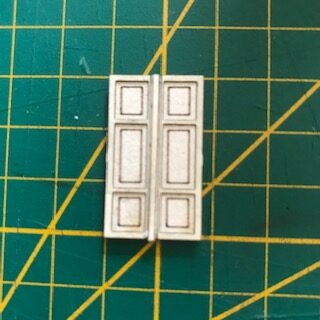

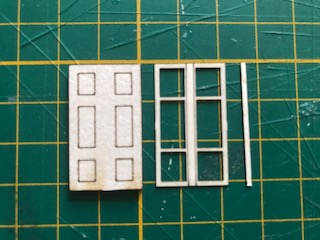

Pour constituer la porte d’entrée, vous pouvez coller les habillages en Canson 240 g sur la carton bois. Cela permet de donner un peu de structure à la porte.
Il ne vous restera plus qu’à la peindre dans une couleur de votre choix et à la patiner si besoin.
Les vitrines du rez-de-chaussée se trouvent sur la planche des huisseries.
Le bas des porte fenêtres du 5 ème étage
Vous collerez au bas des porte-fenêtres les petites pièces en Canson gris. Servez vous des traits de gravure pour bien les aligner.
L'habillage en briques

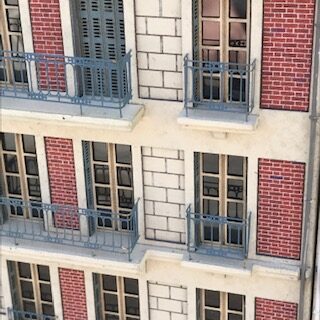

Pour ceux qui ont choisi la version « briques », vous pouvez à loisir équiper votre façade de l’habillage en briques. La version que nous illustrons présente une version intermédiaire avec à la fois une partie en pierres apparentes et une autre en briques mais tout autre choix est possible, le kit permettant de couvrir l’ensemble de l’habillage en pierres. Faites vous plaisir… Bien entendu, installez les briques avant les ferronneries.
Les ferronneries

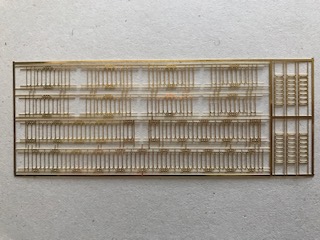

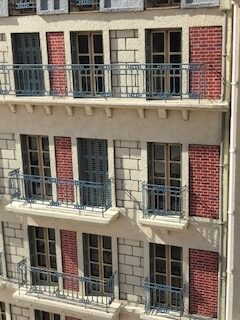

Nous fournissons dans ce kit des ferronneries spécialement crées pour cet immeuble. Elles sont directement inspirées de modèles réels et sont donc particulièrement réalistes. Nous avons fait le choix d’une grande finesse et il faut donc les manipuler avec précaution.
Un gabarit de perçage est fourni dans le kit pour les ferronneries de fenêtres. Centrez le trait de gravure au milieu des huisseries et percez avec un foret de 0.4 ou 0.5.
Comme toutes les pièces en laiton, il faudra passer un apprêt avant peinture. Faites attention à passer des couches très fines (aérographe ou bombes prévues à cet effet) de façon à ne pas empâter les détails. Un point de gravure sur les balcons indique les points de perçage pour installer les ferronneries.

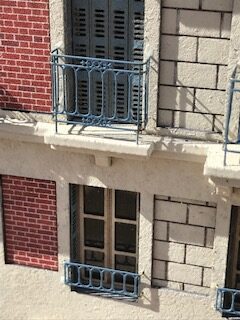

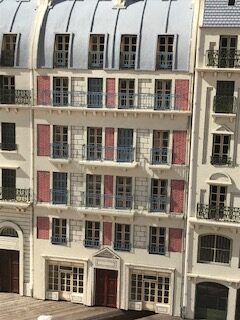

Prenez votre temps. Ces immeubles méritent un travail soigné. Ci-contre, un exemple du résultat que vous devriez obtenir.
Vous n’êtes pas obligé de percer les murs pour installer les balcons. Une micro goutte de colle cyanoacrylate suffit.
La descente d'eau
Percez pour installer les colliers de guidage (photo prise sur un de nos immeubles de la collection Art Déco).
La descente d’eau peut être indifféremment placée sur le côté droit ou gauche de l’immeuble.
Vous pouvez utiliser une buse de briquet pour figurer le dauphin.
Votre immeuble est à présent terminé.
Il ne vous reste plus qu’à lui trouver une place de choix sur votre réseau…
