Cette collection d’immeubles a été développée à partir des sources du 19ème siècle du centre de documentation de l’Ecole Nationale Supérieure d’Architecture de Lyon, dont les bibliothécaires ont eu la gentillesse de mettre à notre disposition leurs fonds anciens. Bien entendu, certains immeubles ont été modifiés et adaptés pour pouvoir être produits en carton bois. La plupart des immeubles sont fournis au choix avec des comblés brisées ou des combles galbées .
Ces modèles sont en demi relief, particulièrement indiqués pour les parois de fond ou de côté de vos modules ou réseaux. Les techniques de montage sont simples et requièrent essentiellement de la colle blanche, un cutter, une lime et un réglet. Les pièces sont pré-découpées avec précision au laser et s’ajustent parfaitement. Selon les modèles, vous trouverez dans le set des planches de carton bois de 3 mm, 2,2 mm, 2 mm, 1.5 mm, 1 mm, 0.75 mm et des feuilles de détaillage permettant la réalisation des huisseries et des persiennes. Des indications précises sont données pour le montage, la peinture et la patine les cas échéants. Les notices sont suffisamment claires et détaillées pour vous guider et le montage est relativement similaire quelque soit l’immeuble. Les cas particuliers – souvent des éléments de détaillage spécifique à un immeuble – sont indiqués au cas par cas. Nous vous recommandons de lire l’intégralité de la notice avant de commencer les travaux. N’hésitez pas à nous contacter à l’adresse contact@cheminsdereves.fr si jamais vous aviez une hésitation. Nous nous ferons un plaisir de vous renseigner.
Nous vous souhaitons de bonnes séances de modélisme avec cette maquette.
Ces kits sont parmi les plus détaillés de nos collections et nous vous invitons à bien repérer les différentes planches les composant avant montage.

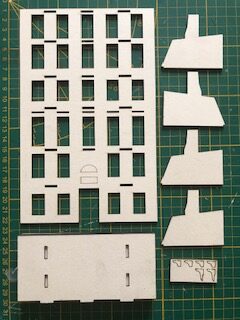

Vous trouverez plusieurs planches de 2.2 mm avec le support de la façade avant, les supports et planchers, et diverses pièces de modénatures.

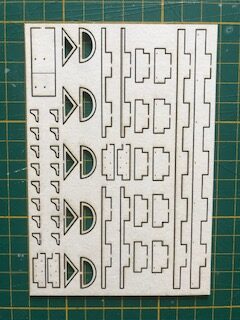

La planche de 1 mm regroupe quelques pièces pour certains balcons et des éléments de détail (pièces supportant supportant les balcons).

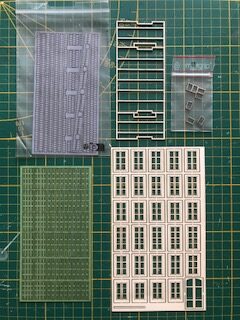

Diverses planches en papier Canson regroupent les huisseries, les persiennes et les ardoises.

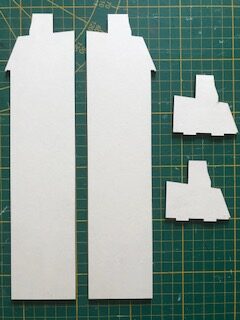

Les planches de 3 mm d’épaisseur fournissent les façades latérales et deux supports de toiture.

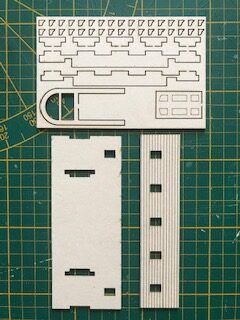

Les planches de 1.5 mm ci-contre regroupent diverses pièces devant composer certains balcons, des éléments de détail supportant les balcons et les bases de toitures.

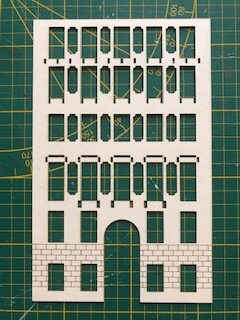

Cette planche de 0.75 mm vient se coller sur la base de la façade pour lui donner de la profondeur et de la structure.
Enfin vous devez trouver les ferronneries et colliers de guidage de la descente d’eau.
Le montage de la façade avant
Les premiers travaux
Vous pourrez continuer en collant les deux pièces constituant le balcon du 2ème étage et la modénature constituant l’habillage de la porte d’entrée (plaque de 1.5 mm).

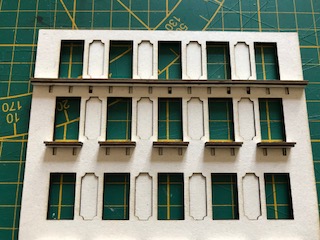

Poursuivez en collant les deux pièces du balcon filant à l’étage 5 et des 5 petits balcons de l’étage 4.

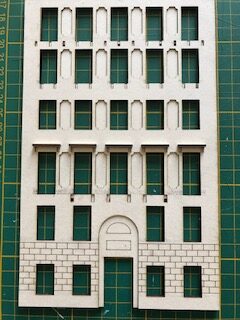

La première étape consiste à coller l’habillage de 0.75 mm sur la base de la façade en carton bois de 2.2 mm. Procédez avec soin de façon à ce que cette superposition s’ajuste parfaitement. Les cinq modénatures au dessus des portes fenêtres du 2ème étage d’entrée (plaque de 1.5 mm) vous permettent de guider et de bien ajuster les deux plaques l’une par dessus l’autre .

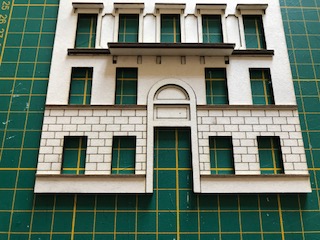

Poursuivez en collant les rebords des fenêtres du rez-de-chaussée et du 1er étage (carton bois de 1 mm).

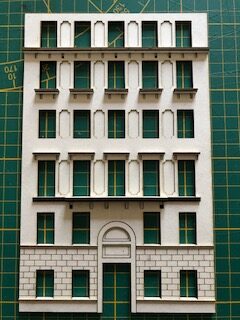

Voilà une photo vous permettant de faire un point de situation sur votre façade.
La mise en place des supports de balcons

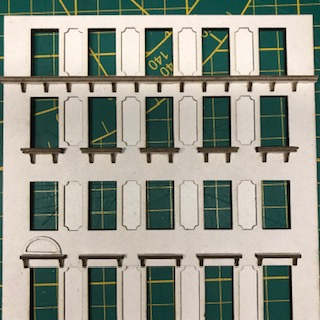

Pour le balcon du 2ème étage, les supports se trouvent sur la planche de 2.2 mm et 1 mm. Les modénatures au dessus des portes fenêtres se trouvent aussi sur la planche de 1 mm. Au choix, vous pouvez choisir les demi cercles ou les triangles.

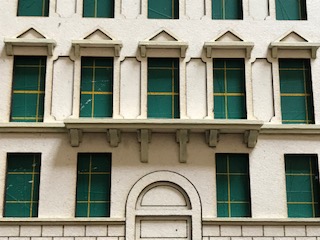

Les pièces supportant les balcons et les modénatures en haut des porte-fenêtres du 2ème étage s’insèrent dans les emplacements prévus à cet effet aux étages 2 (haut des porte-fenêtres), 4 et 5. Ces supports se trouvent sur les planches de 1.5 mm.

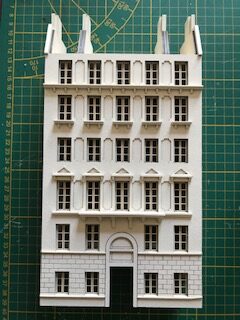

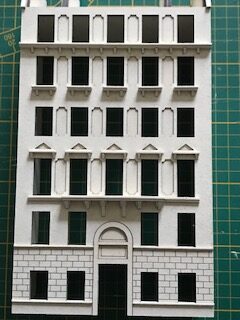

La structure principale de la façade avant est à présent terminée. Ne montez pas les huisseries pour l’instant ! Comme vous pouvez le constater, il est possible de peindre au fur et à mesure les tranches visibles. Nous avons fait le choix pour cet immeuble d’une teinte ivoire (RAL 1013) proche de la couleur du carton bois mais tout autre choix – de blanc à jaune clair est possible. Ces immeubles étaient construits en pierre calcaire dont la couleur varie selon les régions.
Nous vous invitons à consulter notre guide pour la décoration et la patine des immeubles en carton bois pour de plus amples consignes.
Le montage des planchers et façades latérales

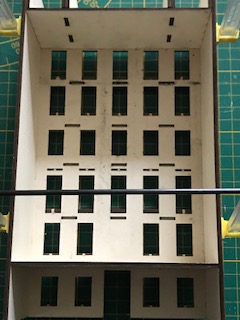

Les planchers s’insèrent facilement dans les ergots de positionnement prévus à cet effet. Faites attention à l’équerrage. Nous vous recommandons de ne coller que les deux planchers illustrés par la photo ci contre pour l’instant. Les façades latérales seront collées en place à l’issue. Nous vous recommandons de maintenir l’ensemble avec des joints souples le temps du collage
Le montage des supports de toiture
Les supports de toiture sont constitués par 2 pièces en carton bois de 3 mm à placer à l’aide des ergots de positionnement. Il faudra leur adjoindre 2 pièces en carton bois de 2.2 mm collées à l’intérieur. Les deux autres supports de toitures en carton bois de 2.2 mm seront collés contre les deux façades de côtés à l’intérieur.
La peinture de votre maquette
À ce stade du montage, c’est à dire après avoir installé les principaux éléments de la façade avant, les 2 planchers et collé les façades latérales, nous vous recommandons de procéder à la peinture de votre immeuble. Ce travail doit être fait avant le montage des huisseries, des persiennes, et des éléments finaux de toiture.
Pour plus de conseils, vous pouvez consulter notre guide pour la décoration et la patine des immeubles en carton bois.
Nous vous conseillons de passer dans un premier temps au pinceau deux couches de peinture sur les tranches visibles qui ont été découpées au laser si vous ne l’avez pas fait au fur et à mesure (balcons et supports de balcons, tranches des huisseries notamment). Cela vous évitera de devoir trop insister sur ces zones lorsque vous peindrez l’ensemble de la maquette.
Nous vous recommandons à l’issue de peindre à l’aérographe ou à la bombe en passant une à deux couches légères d’apprêt si vous voulez gagner du temps (le carton bois absorbe beaucoup la première couche) et de la même façon deux couches fines et légères de peinture en laissant bien sécher entre les couches pour bien vous rendre compte de la progression du travail. Vos couches doivent être suffisamment fines pour ne pas perdre le bénéfice des gravures apparentes sur la façade avant comme illustré sur les photos.
Le montage des huisseries
Huisseries et persiennes
Servez vous des traits de gravure pour bien centrer vos huisseries dans les ouvertures.
N’oubliez pas de coller les feuilles de vitrage une fois l’ensemble des huisseries installées.
Les huisseries sont groupées sur la plaque par rangées de 5 et dans l’ordre des étages : le dernier étage en haut et le RDC en bas. Ne les mélangez pas quand vous les installez et terminez un étage avant d’entamer le suivant.
La plaque de persiennes permet de réaliser à la fois des persiennes fermées et ouvertes. Elles sont aussi classées par taille.
La porte d'entrée
Il ne vous restera plus qu’à la peindre dans une couleur de votre choix et à la patiner si besoin.
Pour constituer la porte d’entrée, vous pouvez coller les habillages en Canson 240 g sur la carton bois. Cela permet de donner un peu de structure à la porte.
Le montage de la toiture
Les photos illustrent le montage de la toiture d’un autre immeuble mais le mode opératoire est strictement identique.
Le pan de toit en ardoises
Elles seront collées dans les ouvertures. Le verso montre qu’elles doivent être collées affleurantes.
La plaque d’ardoises est montrée dans le sens où doivent être découpées et collées les rangées. Commencez par la rangée du bas, collez-la et ainsi de suite.
Ci-contre, le pan de toit en ardoises quasiment terminé. Ne collez pas la dernière rangée supérieure. Celle-ci sera installée à la fin des travaux. N’oubliez pas de coller des vitrages au verso.
Les pièces à droite serviront à évoquer les ouvertures en toiture.
Et au recto, elles doivent être en légère saillie. Passez une couche de peinture grise sur ces fenêtres de toit avant de finaliser la mise en place des rangées d’ardoises. Comme montré sur cette photo, les bandes d’ardoises sont déjà pré-découpées et il faut les coller les unes sur les autres en suivant les lignes de gravure. Il faut partir du bas du toit et monter jusqu’au haut du toit.
Le pan de toit en zinc
Voilà la pièce de 0.75 mm évoquant la toiture en zinc. Ne collez pas cette pièce pour l’instant.
Vous collerez les fenêtres de toit sur le support en carton de 1.5 mm.
La finalisation de la toiture
Deux supports s’installent sur le plancher et contre les deux façades latérales. Les deux autres à l’intérieur des deux supports munis d’ergots que vous venez d’installer.
Celle-ci sera coiffée de la pièce évoquant le zinc.
Cette photo montre la dernière rangée d’ardoises découpée et mise en place. Cette dernière rangée fera la jonction entre la partie en zinc et la partie de toit en ardoises
Deux supports de toiture (carton bois de 3 mm) sont dotés d’ergots de positionnement que vous insérerez dans le plancher. Nous vous conseillons d’effectuer le montage à blanc sans colle dans un premier temps.
Vous pouvez à présent installer (toujours à blanc dans un premier temps) le haut de la toiture.
Vous pourrez placer à l’issue le pan de toit en ardoises.
Nous vous avons conseillé un montage à blanc dans un premier temps, de façon à pouvoir vous rendre compte du résultat final que vous devez obtenir. Nous avons laissé quelques dixièmes de mm de jeu de façon à ce que vous puissiez bien ajuster ces pièces de toiture lorsque vous les collerez ensemble.
N’oubliez pas de mastiquer la jointure des cheminées si besoin et peignez les à l’issue.
Le haut de la toiture sera peint dans une couleur grise évoquant le zinc. Elle pourra être collée en place une fois la peinture sèche.
Les quatre petites pièces gravées se collent sur les cheminées.
Nous vous conseillons de récupérer des buses de briquet auprès de votre entourage pour constituer les sorties de cheminées. Ces buses sont d’un réalisme confondant. Nous vous renvoyons à notre article de blog traitant en profondeur de ce sujet.
Avant de tout démonter pour mise en peinture, vous pouvez coller la pièce de 0.75 mm sur son support. Il est préférable de bénéficier du guidage des cheminées pour bien ajuster ces deux pièces. Faites attention néanmoins à permettre le démontage qui facilitera la mise en peinture.
Il ne vous restera plus qu’à coller définitivement les deux pans de toiture sur les supports. Maintenez bien l’ensemble en place en vérifiant les ajustements le temps du séchage de la colle.

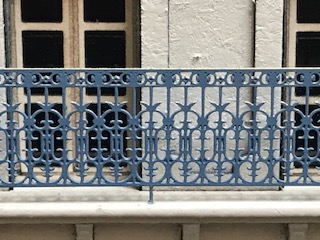

Les ferronneries

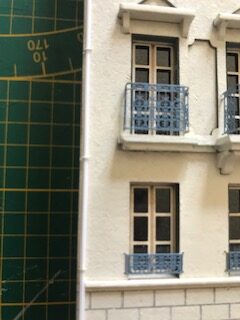

Vous trouverez sur la plaque de 1 mm un gabarit de perçage dont le trait de gravure au centre sera à aligner sur le centre des huisseries come indiqué sur la photo ci contre.
Un point de gravure indique les points de perçage des balcons. Coupez, mettez en formes et collez les ferronneries de balcon à l’issue.
Percez avec un foret de 0.3 ou 0.4 mm et collez avec une micro goutte de colle cyanoacrylate.
La descente d'eau

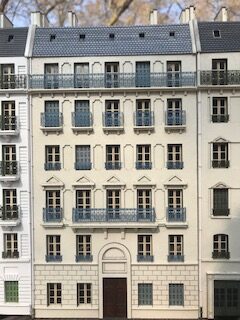

Votre maquette est à présent terminée. Il ne vous reste plus qu’à lui trouver une place de choix sur votre réseau…
Des petites supports de guidage sont fournis. Il faudra percer le carton bois et les coller en place. Vous devrez percer et/ou couper le carton bois pour pouvoir passer le profilé styrène comme illustré sur la photo.
