Un sujet de décoration souvent négligé : les poteaux (télégraphiques dans le cas d’espèce). Selon les époques, ils seront en bois ou en béton, voire en acier. Ils pourront être à vocation télégraphiques, téléphoniques ou électriques. L’ancienne firme MKD a produit durant les années 80 nombre de maquettes et d’accessoires de qualité (des signaux par exemple que nous illustrerons peut-être un jour par un article…) qui peuvent encore être utilisés avec profit aujourd’hui. Cette firme n’existe plus mais il est possible de trouver encore certaines de ces productions sur le marché de l’occasion. Nous avons donc mis en œuvre ces poteaux de façon à leur donner une allure plus réaliste. Par ailleurs, nous proposons aussi une solution DIY pour ceux qui seraient tentés par une solution personnelle. Cela peut être un bon choix, notamment pour ceux qui travaillent sur une surface réduite (un module par exemple) et qui n’ont besoin que de quelques exemplaires.
Niveau de difficulté : débutant
Matériel nécessaire : kits de poteaux du commerce
Matériel optionnel : profilés styrène ronds, pièces de gravure chimique évoquant les isolateurs et leurs supports, chutes de feuille métallique
Outillage nécessaire : peintures à maquettes, peinture vitrail, apprêt, cutter, pinceau, papier abrasif

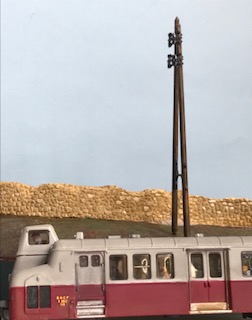

Ce poteau semble bien isolé sur ce projet en cours. Il se détache en effet sur le fond bleu et la mise en scène est bien peu réaliste.
Il manque a minima de la végétation et un fond de décor plus réaliste.
Si on compare cette photo aux photos réelles ci-après, ce poteau apparait aussi trop haut mais peut-être est-ce un effet de l’angle de prise de vue.

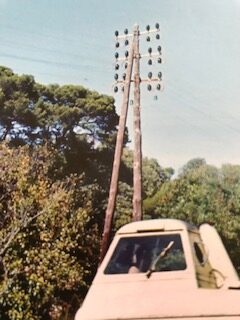

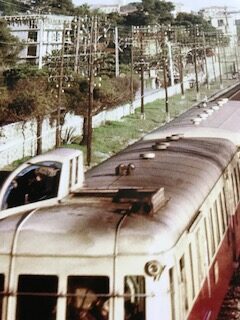

Sur cette photo, on peut bien apercevoir l’enfilade des poteaux. Remarquez au passage la patine de la toiture du Picasso.

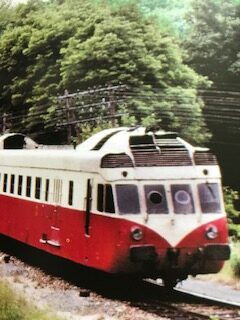

Moins visible au côté de cette voie où circule la bouille sympathique de cet ADX2.

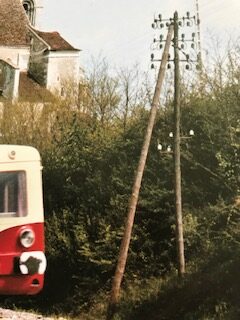

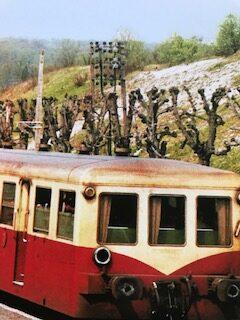

Enfin le long de cette voie ferrée où passe un X5500. Remarquez les petits isolateurs blancs en partie basse.
Ce livre illustrant les autorails comporte de très nombreuses photos. Il offre d’ailleurs de beaux exemples de thèmes et de sujets propice à réaliser un petit réseau.
Un autre exemple de poteau surplombant cet X5500..
Ici encore au fond, derrière cette remorque dont il est aussi possible d’admirer la patine.
Les travaux avant décoration

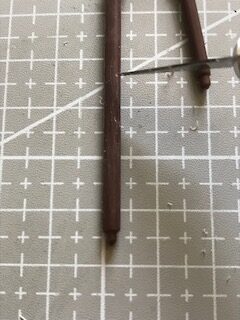

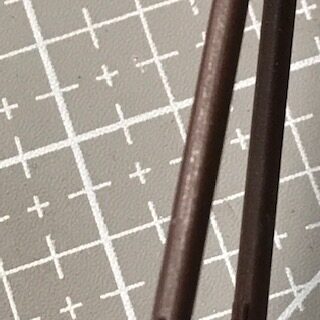

Les joints de moulage sont plutôt discrets mais vous gagnerez à les supprimer totalement. Vous pouvez gratter la surface du bois de façon à imiter le veinage et les effets des intempéries. Plus de détails dans cet article ou cet autre.
Les photos réelles montrent que le haut des poteaux étaient taillés.
Vous pouvez réaliser ce travail à l’aide d’une petite lime.
C’est le genre d’apport qui crédibilise et rend plus réaliste les éléments de décor. Sur cette photo, vous pouvez constater que des tests de décoration des isolateurs ont aussi été faits.
Trois types de poteaux sont livrés avec le kit. Le montage en est très simple, il suffit de coller les structures porteuses des isolateurs sur les poteaux en bois. Avant montage, vous pouvez réaliser quelques travaux d’amélioration préparatoires.
Les photos réelles ne montrent pas néanmoins une patine importante de ces poteaux qui étaient probablement changés régulièrement. C’est un peu à vous de choisir l’aspect que vous souhaitez leur donner.
Les travaux de décoration

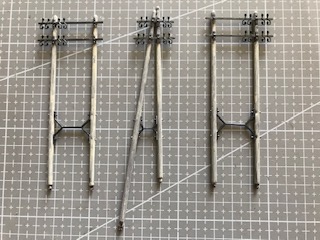

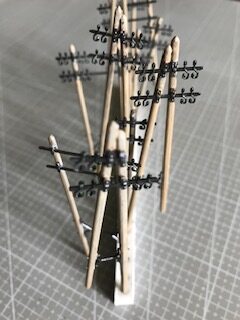

Les poteaux présentent l’aspect brillant du plastique et de plus la couleur est uniforme. Ils gagneront à être peints et patinés. Vous gagnerez à passer une première couche claire. Ici une couleur sable.
Vous pourrez continuer à superposer plusieurs couches de peinture de plus en plus foncées et légèrement diluées pour ne pas totalement recouvrir la couche précédente.
L’important est de parvenir à avoir plusieurs nuances de couleurs pour donner une allure réaliste à ces poteaux. Deux couches diluées de gris anthracite ont été passées pour finir.
Cette finition nous a convenu mais une finition plus délavée ou plus foncée peut aussi convenir. Faites un test à la lumière naturelle pour vous assurer de la couleur définitive.

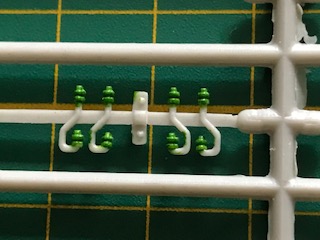

Pour les isolateurs, nous avons utilisé de la peinture vitrail de couleur verte qui donne une bonne illusion du verre. Avant cela (photo ci-contre), passez une première couche de peinture acrylique verte. Si vous regardez les photos réelles, les isolateurs ont aussi été blancs (porcelaine probablement). À vous de choisir ce que vous souhaitez représenter. Peut-être faudrait-il vérifier à quelle période chaque type d’isolateur a été utilisé.

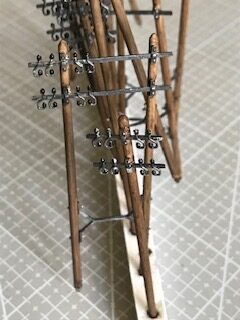

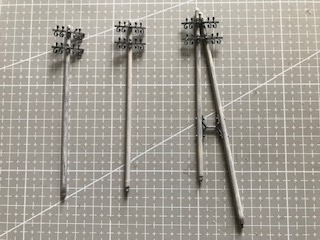

Après séchage, une deuxième couche a été passée couleur gris clair.

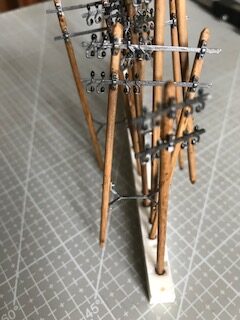

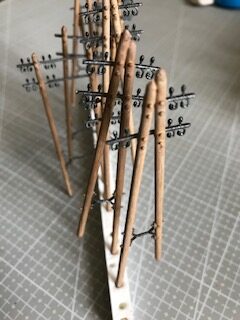

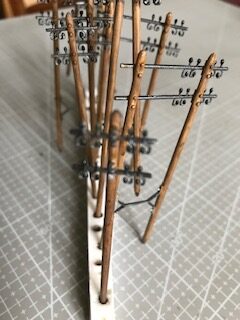

Les photos montrent la progression du travail. Vous pouvez continuer à passer des couches de plus en plus foncées jusqu’à un résultat qui vous satisfasse.
Les travaux de patine

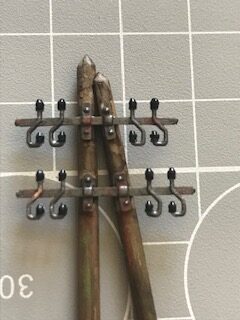

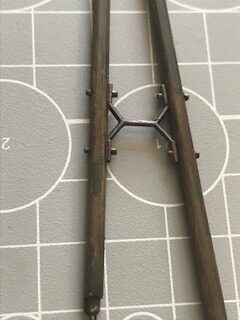

Des touches très légères de rouille et de vert ont été déposées de ci delà. Evitez l’uniformité et choisissez la variété. C’est toujours beaucoup plus réaliste.
Vous pouvez patiner à souhait ces poteaux, comme indiqué dans cet article pour le bois ou dans cet autre relatif aux parties métalliques.
Et pourquoi pas une proposition DIY ?

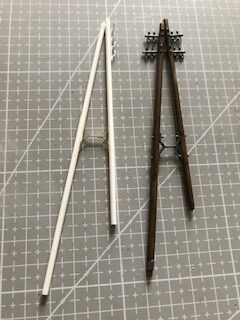

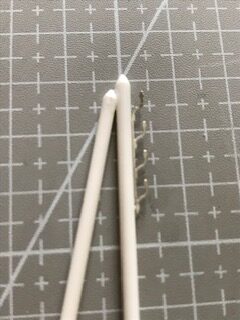

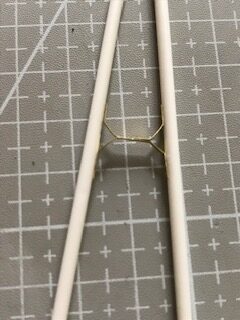

Après tout, ces poteaux issus du commerce ne sont plus fabriqués, ne pourrions-nous pas tenter de nous en approcher… Ci-contre un premier essai sans prétention avec ce que nous avions en étagère. Les poteaux ont été fabriqués avec des profilés styrène rond de 2.5 mm.
Une feuille de laiton de 1/10 mm de millimètre a été découpée pour façonner le renfort métallique liant les deux poteaux. Le tout a été collé à la colle cyanoacrylate. C’est beaucoup plus fin et donc réaliste que la version en plastique mais en revanche, nous n’avons pas évoqué les rivets. C’est néanmoins possible avec du styrène fin ou des micro billes issus de cartouche d’eau filtrante comme présenté dans cet article.
Il est aussi possible d’utiliser des profilés en bois. Certains artisans fournissent des pièces de détaillage qui peuvent être utilisées. La pièce en découpe chimique est davantage indiquée pour des poteaux béton mais faute de grives…

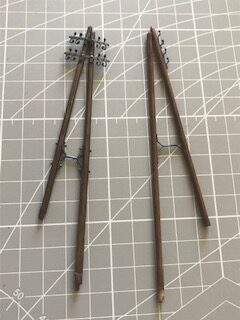

Et voilà le résultat final en appliquant les mêmes méthodes de décoration et de patine que pour la version du commerce.
Cela pourrait être davantage travaillé pour plus de réalisme, mais à distance sociale pour des poteaux de deuxième plan, cela fera parfaitement l’affaire.
Vous avez l’embarras du choix à présent !
La question des fils
Sujet cornélien, qui illustre bien les limites de la réduction à l’échelle. En toute rigueur, il faudrait représenter les fils qui lient les différents poteaux. Les photos réelles sont suffisamment éloquentes à cet égard. Mais comment trouver un matériau à la fois suffisamment fin et rigide ? Et deuxième problème parmi d’autres, comment garantir la solidité du montage au fil du temps et/ou de déplacements éventuels ?
Il n’y a pas de réponse définitive à ces questions et chaque modéliste devra trouver la réponse qui lui convient. Pour apporter un peu de contenu au débat, remarquons que sur la plupart des réseaux présentés au public, les fils ne sont pas évoqués. Les modélistes chevronnés ont donc pour la plupart tranché ce débat. En revanche, pour un petit diorama sur lequel les détails fins peuvent être davantage travaillés, il est possible de tenter une évocation.

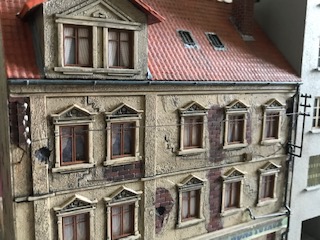

Comme nous l’indiquions en introduisant ce sujet, le plus simple – il s’agit là d’un compromis de modéliste – consiste à ne pas mettre de fils. Ci-contre, sur un autre projet, vous pouvez néanmoins apercevoir des fils fins en styrène qui ont été collés.

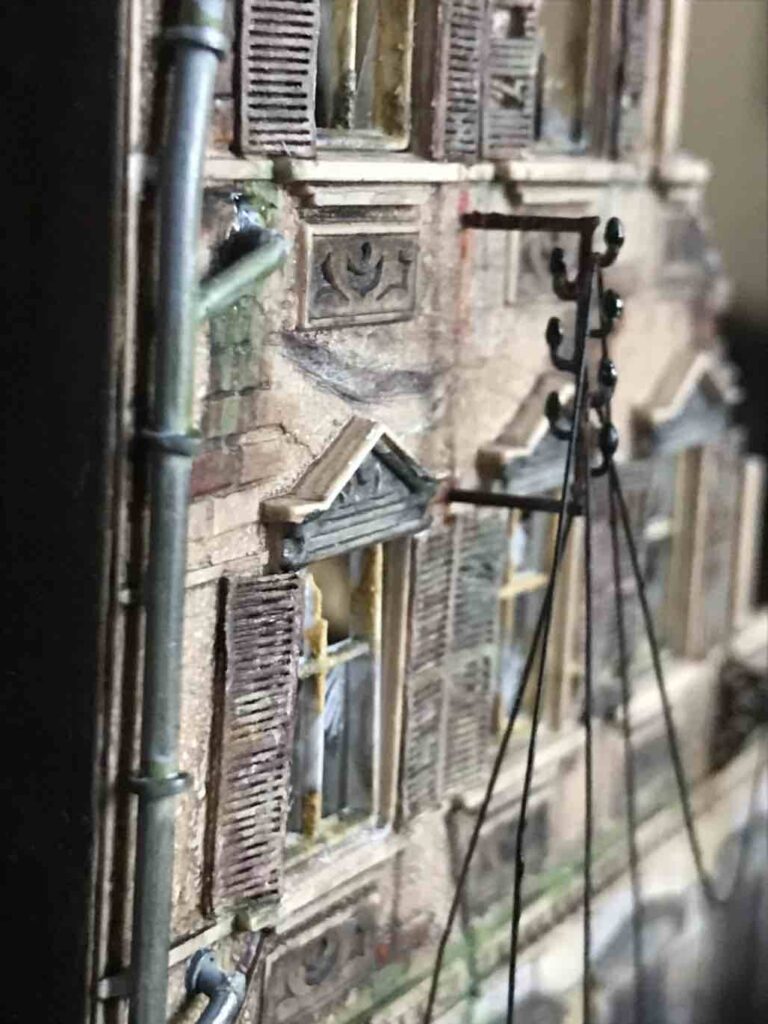

Pour ce diorama de ruine, l’évocation des fils a été possible car que nous avons imaginé les fils rompus et donc il n’était pas besoin de les tendre entre des poteaux. Ils sont donc représentés tombant au sol. Nous avons utilisé du profilé plastique le plus fin à notre disposition et c’est beaucoup trop gros. Du fil électrique très fin (voire un brin) serait probablement plus réaliste.
Il n’y a pas vraiment de solution idéale pour ce type d’évocation. Il existe une proposition du commerce consistant en un fil fin extensible que nous n’avons pas essayé.
Eléments de conclusion
Un sujet plutôt facile à traiter mais qui améliorera notablement le réalisme de vos productions. Point n’est besoin de saturer vos réseaux de dizaines de poteaux. Quelques poteaux judicieusement implantés peuvent suffire. Bien entendu, si vous êtes courageux, des poteaux implantés tout le long d’une voie ferrée donneront beaucoup de cachet à votre décor. Mais vous pouvez aussi faire le choix de les implanter le long d’un bout de route dans un coin de votre réseau ou de votre module.
Merci de votre lecture, laissez-nous un commentaire si le coeur vous en dit et à bientôt !
