Cette collection d’immeubles a été développée à partir des sources du 19ème siècle du centre de documentation de l’Ecole Nationale Supérieure d’Architecture de Lyon, dont les bibliothécaires ont eu la gentillesse de mettre à notre disposition leurs fonds anciens. Bien entendu, certains immeubles ont été modifiés et adaptés pour pouvoir être produits en carton bois.
Ces modèles sont en demi relief, particulièrement indiqués pour les parois de fond ou de côté de vos modules ou réseaux. Les techniques de montage sont simples et requièrent essentiellement de la colle blanche, un cutter, une lime et un réglet. Les pièces sont pré-découpées avec précision au laser et s’ajustent parfaitement. Selon les modèles, vous trouverez dans le set des planches de carton bois de 3 mm, 2,2 mm, 2 mm, 1.5 mm, 1 mm, 0.75 mm et des feuilles de détaillage permettant la réalisation des huisseries et des persiennes. Des indications précises sont données pour le montage, la peinture et la patine les cas échéants. Les notices sont suffisamment claires et détaillées pour vous guider et le montage est relativement similaire quelque soit l’immeuble. Les cas particuliers – souvent des éléments de détaillage spécifique à un immeuble – sont indiqués au cas par cas. Nous vous recommandons de lire l’intégralité de la notice avant de commencer les travaux. N’hésitez pas à nous contacter à l’adresse contact@cheminsdereves.fr si jamais vous aviez une hésitation. Nous nous ferons un plaisir de vous renseigner.
Nous vous souhaitons de bonnes séances de modélisme avec cette maquette.
Ces kits sont parmi les plus détaillés de nos collections et nous vous invitons à bien repérer les différentes planches les composant avant montage.

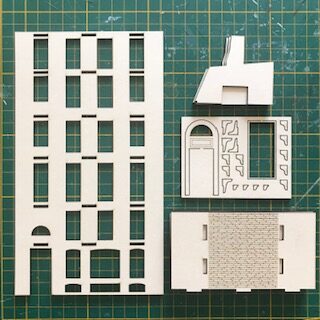

Vous trouverez plusieurs planches de 2.2 mm avec le support de la façade avant, des supports de toit complémentaires et planchers, et diverses pièces de modénatures (ci-contre).

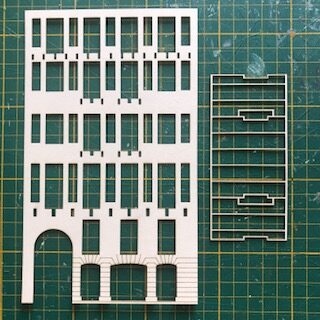

Les pièces de 0.75 mm constituant l’habillage de la façade et le façonnage des joints de zinguerie.

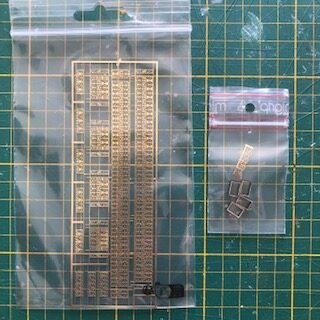

Enfin, vous devez trouver les pièces issues de la découpe chimique.
Les planches de 3 mm d’épaisseur fournissent les façades latérales et des supports de toit.

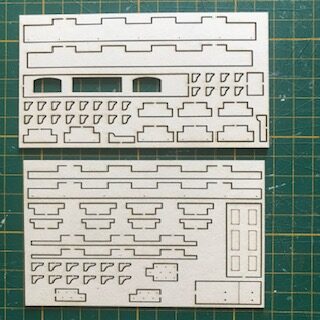

Les planches de 1.5 mm et 1 mm ci-contre regroupent diverses pièces devant composer certains balcons, des éléments de détail supportant les balcons et des pièces de modénatures.

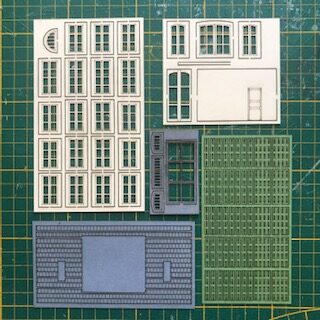

Diverses planches en papier Canson regroupent les huisseries, les persiennes (couleur non contractuelle) et les ardoises.
Le montage de la façade avant
Les premiers travaux

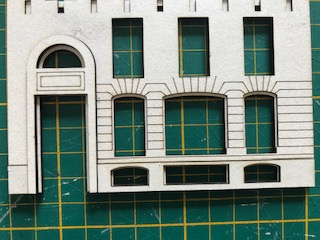

Vous pourrez ajuster le collage des deux façades en collant le cadre de la porte d’entrée (carton bois de 2.2 mm) et le bas de façade (carton bois de 1.5 mm).

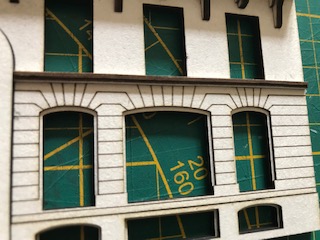

Poursuivez en collant les deux pièces (carton bois de 1 mm) constituant le bas des fenêtres du 1er étage..

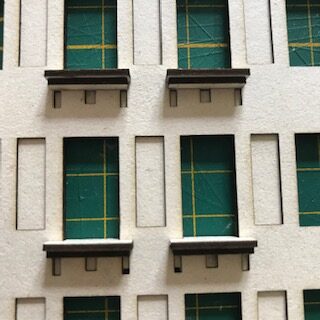

Poursuivez avec les balcons des porte fenêtres des étages 3 et 4..

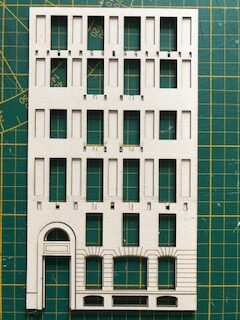

La première étape consiste à coller l’habillage de 0.75 mm sur la base de la façade en carton bois de 2.2 mm. Procédez avec soin de façon à ce que cette superposition s’ajuste parfaitement. Faites attention, sur ce modèle , la façade de 0.75 mm ne va pas jusqu’en bas.
Faites attention : les ouvertures sur la pièce de bas de façade sont légèrement plus grandes que les ouvertures de la façade de base. Centrez bien la pièce par rapport à l’ouverture centrale. Faites des essais et collez.

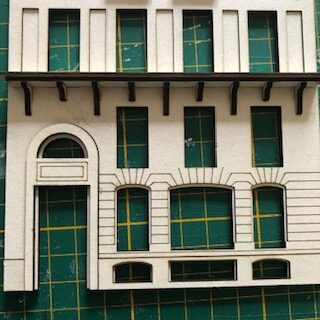

Et de même avec les deux pièces (carton bois de 1.5 mm) du balcon du 2ème étage.
Enfin, collez les deux pièces (carton bois de 1 mm) du balcon filant au dernier étage.

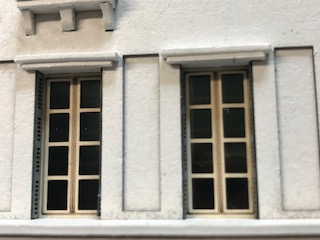

Les modénatures de porte fenêtres
Nota : n’installez pas les fenêtres pour l’instant. À faire après peinture de la façade
En haut des porte-fenêtres du 2ème étage, vous collerez en les superposant les deux pièces (carton bois de 1 mm).

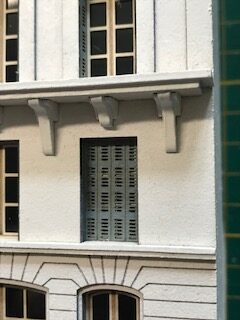

La mise en place des supports de balcons

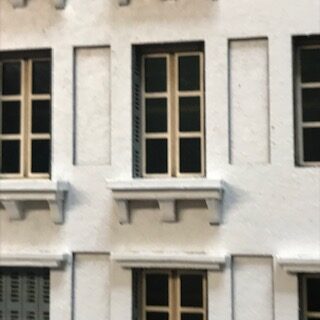

Les supports des balcons des étages 3 et 4 s’insèrent eux aussi dans les emplacements prévus à cet effet et se trouvent sur les planches de 1.5 et 2.2 mm.

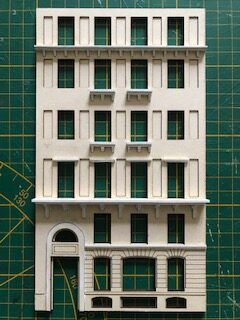

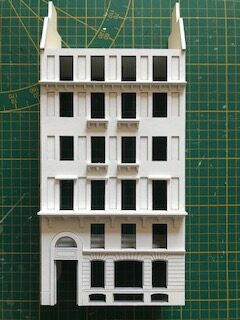

La structure principale de la façade avant est à présent terminée. Ne montez pas les huisseries pour l’instant ! Comme vous pouvez le constater au fil des photos, il est possible de peindre au fur et à mesure les tranches visibles. Nous avons fait le choix pour cet immeuble d’une teinte blanche mais tout autre choix – d’ivoire à jaune clair est possible. Ces immeubles étaient construits en pierre calcaire dont la couleur varie selon les régions.
Des pièces supportant les balcons s’insèrent dans les emplacements prévus à cet effet. Ces supports se trouvent sur les planches de 2.2 mm pour le deuxième étage. En complément, des pièces situées sur la planche de 1 mm peuvent être collées sur les côtés pour donner un peu plus d’allure.

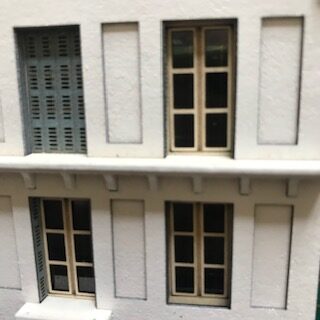

Pour le balcon filant, les supports se trouvent sur la planche de 1.5 mm.
Nous vous invitons à consulter notre guide pour la décoration et la patine des immeubles en carton bois pour de plus amples consignes.

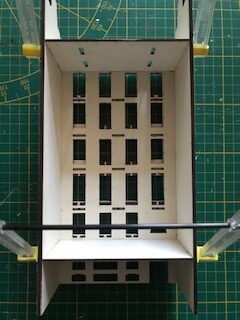

Le montage des planchers et façades latérales
Nota : il peut être opportun de décorer le plancher du dernier étage avant collage des façades (voir décoration du dernier étage ci-après).
Les planchers s’insèrent facilement dans les ergots de positionnement prévus à cet effet. Faites attention à l’équerrage. Nous vous recommandons de ne coller que les deux planchers illustrés par la photo ci contre pour l’instant. Les façades latérales seront collées en place à l’issue. Nous vous recommandons de maintenir l’ensemble avec des joints souples le temps du collage
La peinture de votre maquette
À ce stade du montage, c’est à dire après avoir installé les principaux éléments de la façade avant, les 2 planchers et collé les façades latérales, nous vous recommandons de procéder à la peinture de votre immeuble. Ce travail doit être fait avant le montage des huisseries, des persiennes, et des éléments finaux de toiture.
Pour plus de conseils, vous pouvez consulter notre guide pour la décoration et la patine des immeubles en carton bois.
Nous vous conseillons de passer dans un premier temps au pinceau deux couches de peinture sur les tranches visibles qui ont été découpées au laser si vous ne l’avez pas fait au fur et à mesure (balcons et supports de balcons, tranches des huisseries notamment). Cela vous évitera de devoir trop insister sur ces zones lorsque vous peindrez l’ensemble de la maquette.
Cet immeuble a été peint en blanc mais tout autre choix est possible, d’ivoire à jaune, voire ocre clair.
Nous vous recommandons à l’issue de peindre à l’aérographe ou à la bombe en passant une à deux couches légères d’apprêt si vous souhaitez gagner du temps (le carton bois absorbe beaucoup la première couche) et de la même façon deux couches fines et légères de peinture en laissant bien sécher entre les couches pour bien vous rendre compte de la progression du travail. Vos couches doivent être suffisamment fines pour ne pas perdre le bénéfice des gravures apparentes sur la façade avant comme illustré sur les photos.
La décoration du dernier étage
Ce modèle peut bénéficier d’un aménagement sous comble de votre choix. Nous vous donnons dans ce paragraphe quelques conseils de décoration à réaliser au préalable.
Le plancher

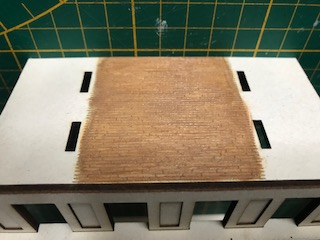

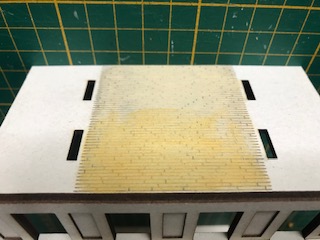

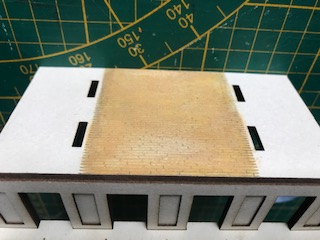

Le plancher supérieur est fourni gravé de façon à évoquer un parquet. Nous vous conseillons de passer des couches de peinture de plus en plus foncées en commençant par une teinte ivoire, puis ocre clair (photo ci contre).
Enfin, une dernière couche couleur « terre » a été passée. Vous pouvez vous inspirer de couleur de vrais parquets pour réaliser votre décoration de plancher. Un parquet en chêne par exemple sera plus foncé qu’un parquet en résineux.
Diluez vos peintures de façon à conservez par transparence quelques nuances de la couleur précédente. Ci-contre, passage d’une couche d’ocre foncée.
Le montage des huisseries

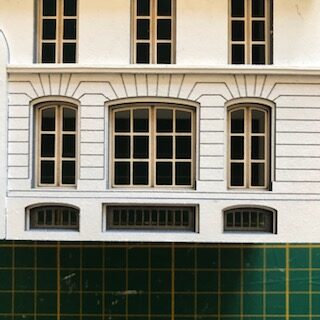

Les grilles du RDC se trouvent sur la papier canson de couleur grise.

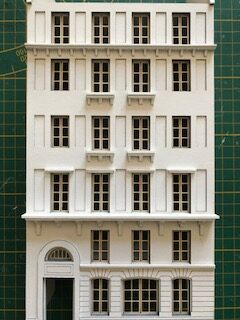

Les huisseries sont groupées sur la plaque par rangées de 4 et dans l’ordre des étages : le dernier étage en haut et l’entresol en bas. Ne les mélangez pas quand vous les installez et terminez un étage avant d’entamer le suivant.

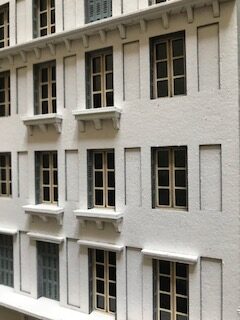

La plaque de persiennes permet de réaliser à la fois des persiennes fermées et ouvertes. Elles sont aussi classées dans l’ordre des étages. Vous pouvez coller les planchers supplémentaires si besoin à l’issue.
La cheminée
Nota : l’évocation de la cheminée est prévue sur l’un des deux supports de toit intérieurs. Elle peut ainsi se faire à droite ou à gauche. Le cas illustré place la cheminée sur le support de toit gauche en regardant le bâtiment. Si vous choisissez de la réaliser sur le support de toit droit, peignez l’autre côté du support de 3 mm.

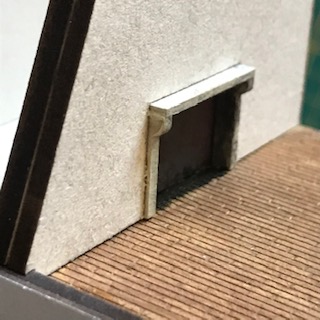

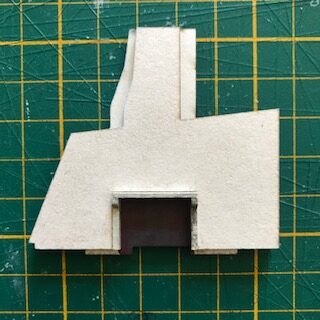

Un support de toit est pré découpé. Les deux jambages se trouvent sur la plaque de 1.5 mm et le linteau sur la plaque de 1 mm.

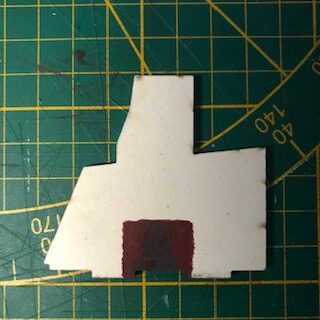

Vous pouvez peindre le support de 3 mm à l’emplacement de la cheminée en couleur brique légèrement noircie.

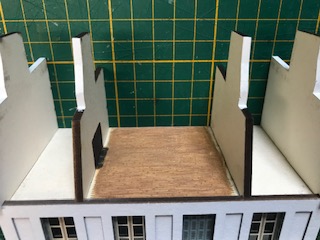

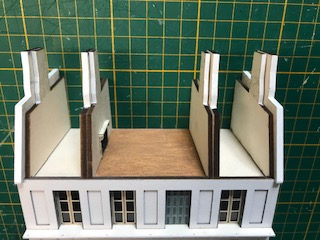

Voilà l’allure que vous devez obtenir une fois les supports de toit en place. Bien entendu, il est possible de détailler encore les murs et la cheminée et d’aménager l’ensemble de la surface. Nous l’avons plutôt imaginée comme un atelier d’artiste mais il est possible de choisir une toute autre option.
Le montage des supports de toit
Les 4 autres supports (carton bois de 2,2 mm) se collent contre les parties de 3 mm comme illustré sur la photo.
Les supports de toit de 3 mm sont dotés d’ergots qui se positionnent sur le plancher du dernier étage.
Le montage de la toiture
La baie vitrée

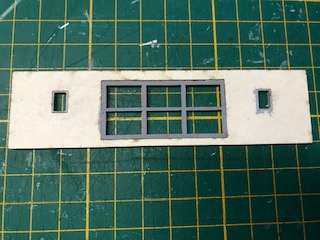

C’est mieux si elle est collée de façon affleurante. Collez aussi l’encadrement des fenêtres de toit. Peignez dans un gris approprié les encadrements et n’oubliez pas le vitrage.

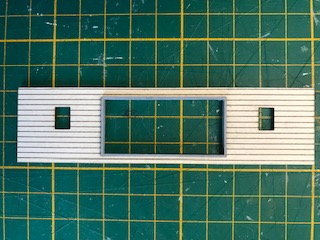

Il faut installer en place l’encadrement de la baie vitrée dans l’ouverture (carton bois de 2.2 mm). Collez au recto la baie vitrée.
Le pan de toit en ardoises
Il suffit de suivre les lignées de gravure pour être régulier.

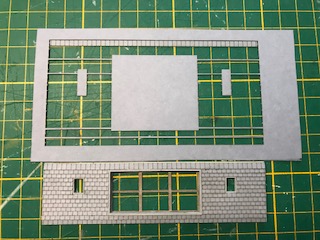

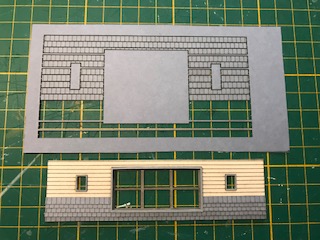

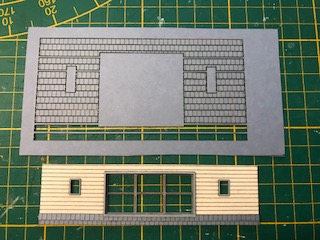

Les rangées d’ardoises sont pré découpées. Elles sont à coller dans l’ordre en partant du bas du toit.
Voilà ce que vous devriez obtenir après une petite demi-heure. Ne collez pas pour l’instant la dernière rangée. Elle sera mise en place lors de l’assemblage final du toit.
Le pan de toit en zinc
Pour vous assurer une mise en place parfaite, la partie supérieure représentant les joints de zinc peut être collée lors d’un montage à blanc de la toiture inférieure. Vous pourrez ainsi ôter les deux parties de toitures pour peindre facilement l’ensemble.

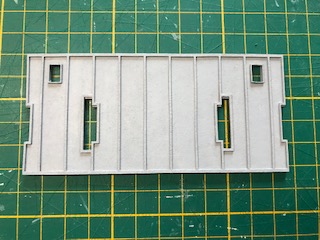

Un gris clair sera approprié. Observez néanmoins des toitures réelles, elles ne sont pas si uniformes que cela.

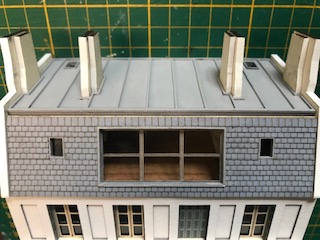

L'assemblage final de la toiture
Nota : si vous souhaitez aménager l’étage sous comble, nous vous recommandons de le faire avant de coller en place les deux pans de toit.

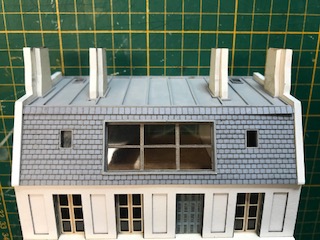

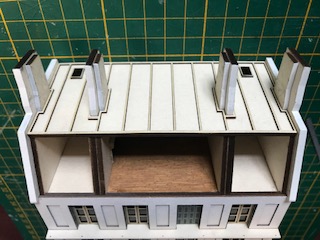

Montez les deux parties à blanc dans un premier temps. Nous avons laissé un peu de jeu pour réaliser l’assemblage final dans de bonnes conditions. Les cheminées sont prévues pour guider la position du pan supérieur.
Une fois que vous avez bien positionné et repéré l’ensemble, vous pouvez procéder au collage des deux pans de toit sur les supports. La dernière rangée d’ardoises permettra de réaliser une jointure parfaite. Assurez vous de son positionnement avant collage final.

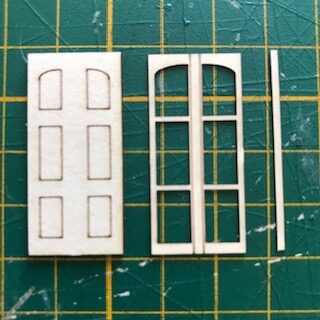

La porte d'entrée

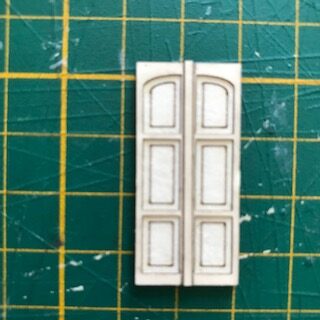

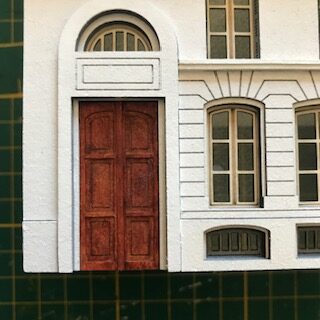

Pour constituer la porte d’entrée, vous pouvez coller les habillages en Canson 240 g sur la carton bois. Cela permet de donner un peu de structure à la porte.
Il ne vous restera plus qu’à la peindre dans une couleur de votre choix et à la patiner si besoin.
Les ferronneries
Nota : les photos illustrant le montage des ferronneries sont issues d’un autre de nos modèles mais le principe est le même. Pour ce modèle (cf. ci contre), vous avez deux grands balcons aux 2ème et 4ème étages, deux petits balcons au milieu des 3ème et 4ème étage et des rambardes pour les fenêtres.
La photo n’est pas très bien éclairée mais vous avez un exemple de ferronneries aux couleurs assez marquées sur ces immeubles haussmanniens situés à Lyon. Même s’il faut toujours un peu atténuer la couleur de base en modélisme, vous pouvez vous permettre une certaine fantaisie si vous en avez envie. Ces immeubles ont pour vis à vis la préfecture du Rhône.
Nous fournissons dans ce kit des ferronneries spécialement crées pour ces familles d’immeuble. Elles sont directement inspirées de modèles réels et sont donc particulièrement réalistes. Nous avons fait le choix d’une grande finesse et il faut donc les manipuler avec précaution.
Nous fournissons un gabarit pour installer les ferronneries de fenêtres. Le trait de gravure du gabarit doit être centré sur les deux traits de gravure de l’huisserie. Percez avec un foret de 4 ou 5/10 mm.
Pliez la ferronnerie comme montré sur les photos.
Les balcons présentent des points de gravure pour repérer les points de perçage. Il n’est pas absolument nécessaire de percer les murs et vous pouvez seulement les coller avec une micro goutte de colle cyanoacrylate.
Comme toutes les pièces en laiton, il faudra passer un apprêt avant peinture. Faites attention à passer des couches très fines (aérographe ou bombes prévues à cet effet) de façon à ne pas empâter les détails. Deux exemples sur d’autres modèles de notre collection.
Il ne vous reste plus qu’à les coller en place.
Le descente d'eau

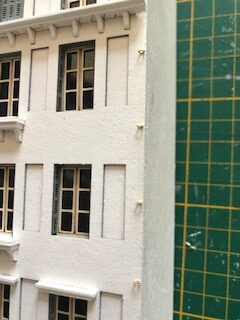

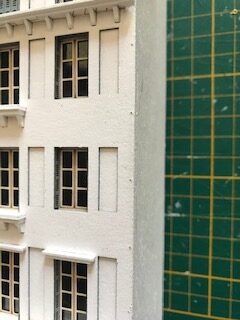

Le kit comprend des colliers de guidage et un profilé styrène pour évoquer la descente d’eau. Percez la façade sur un des côtés et collez les colliers en place .

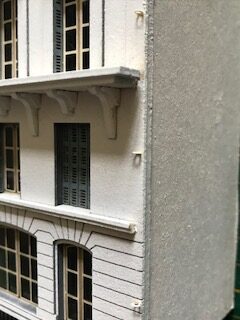

Selon les modèles, il vous faudra percer ou légèrement couper les balcons pour faire passer le profilé.
Votre immeuble est à présent terminé et prêt à être installé en bonne place sur votre réseau.

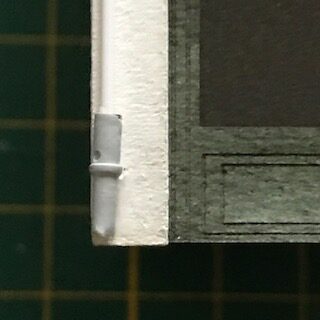

Vous pouvez utiliser une buse de briquet pour réaliser le dauphin au pied de la descente d’eau.
