Cette collection d’immeubles a été développée à partir des sources du 19ème siècle du centre de documentation de l’Ecole Nationale Supérieure d’Architecture de Lyon, dont les bibliothécaires ont eu la gentillesse de mettre à notre disposition leurs fonds anciens. Bien entendu, certains immeubles ont été modifiés et adaptés pour pouvoir être produits en carton bois.
Ces modèles sont en demi relief, particulièrement indiqués pour les parois de fond ou de côté de vos modules ou réseaux. Les techniques de montage sont simples et requièrent essentiellement de la colle blanche, un cutter, une lime et un réglet. Les pièces sont pré-découpées avec précision au laser et s’ajustent parfaitement. Selon les modèles, vous trouverez dans le set des planches de carton bois de 3 mm, 2,2 mm, 2 mm, 1.5 mm, 1 mm, 0.75 mm et des feuilles de détaillage permettant la réalisation des huisseries et des persiennes. Des indications précises sont données pour le montage, la peinture et la patine les cas échéants. Les notices sont suffisamment claires et détaillées pour vous guider et le montage est relativement similaire quelque soit l’immeuble. Les cas particuliers – souvent des éléments de détaillage spécifique à un immeuble – sont indiqués au cas par cas. Nous vous recommandons de lire l’intégralité de la notice avant de commencer les travaux. N’hésitez pas à nous contacter à l’adresse contact@cheminsdereves.fr si jamais vous aviez une hésitation. Nous nous ferons un plaisir de vous renseigner.
Nous vous souhaitons de bonnes séances de modélisme avec cette maquette.
Ces kits sont parmi les plus détaillés de nos collections et nous vous invitons à bien repérer les différentes planches les composant avant montage.
Ajoutez votre titre ici

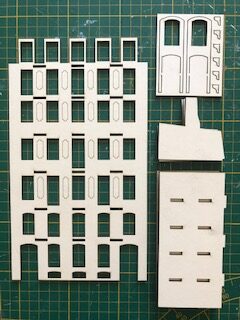

Vous trouverez plusieurs planches de 2.2 mm avec le support de la façade avant, les supports de toit et planchers, et diverses pièces de modénatures (ci-contre).

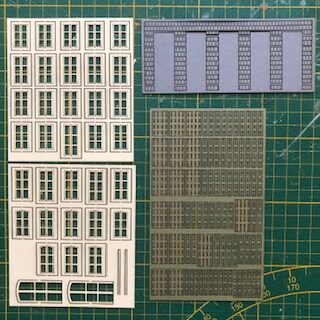

Diverses planches en papier Canson regroupent les huisseries, les persiennes et les ardoises. Pour ceux qui auraient choisi cette option, vous devez aussi trouver la feuille de briques pré-découpées.

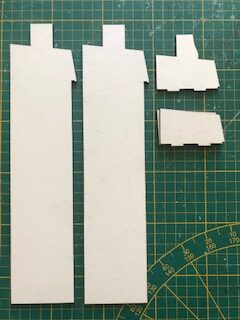

Les planches de 3 mm d’épaisseur fournissent les façades latérales et une partie des supports de toit.

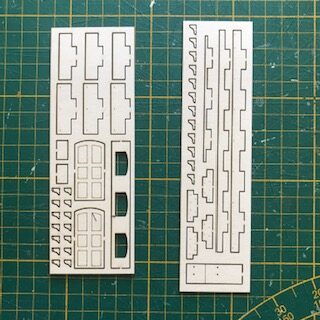

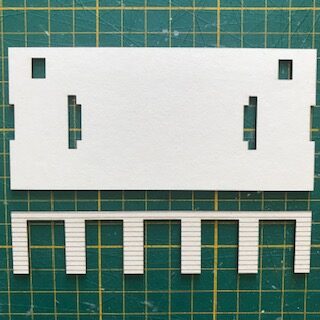

Les planches de 1.5 et 1 mm ci-contre et ci dessous regroupent diverses pièces devant composer certains balcons, des éléments de détail supportant les balcons et les bases de toitures.

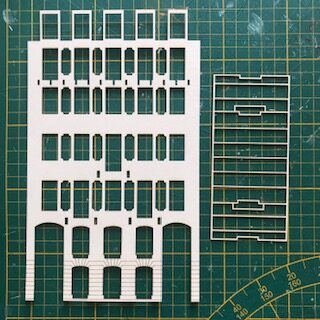

Les planches de 0.75 mm composent l’habillage de la façade avant et de la partie zinguée du comble brisé. Manipulez ces pièces avec précaution.

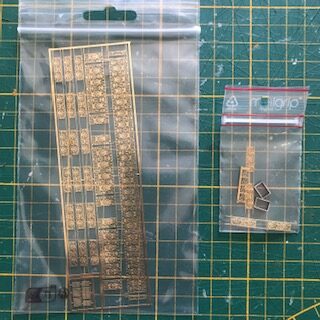

Vous trouverez enfin des pièces de détaillage avec notamment les pièces de ferronnerie en laiton issues de la découpe chimique.
Le montage de la façade avant
Les premiers travaux

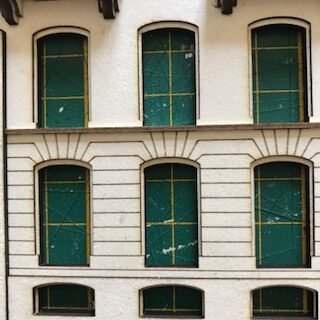

Vous pouvez poursuivre en collant le rebord des fenêtres du 1er étage (carton bois de 1 mm).

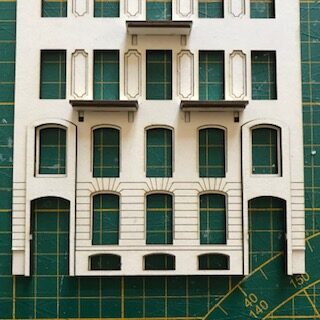

La première étape consiste à coller l’habillage de 0.75 mm sur la base de la façade en carton bois de 2.2 mm. Procédez avec soin de façon à ce que cette superposition s’ajuste parfaitement. Pour assurer un bon positionnement, vous pouvez coller les trois balcons (pièces de carton bois de 1.5 mm), les deux encadrements de portes (carton bois de 2 mm) et le soubassement central (carton bois de 1.5 mm).

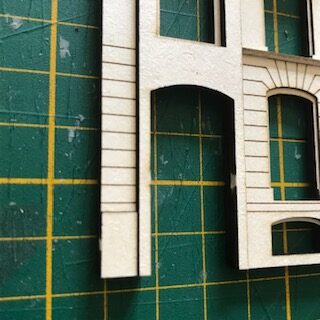

Puis collez les deux pièces de soubassement à droite et à gauche des portes.
La mise en place des balcons et supports de balcons

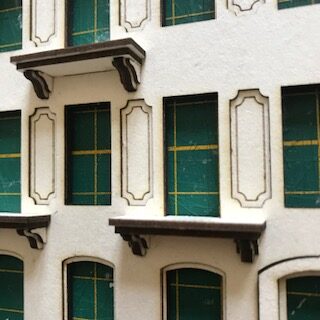

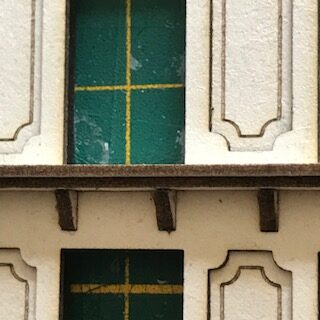

Les supports des balcons du 3ème et 4ème étage se trouvent sur la planche de 2.2 mm. Vous pouvez leur adjoindre les pièces de 1 mm de chaque côté.

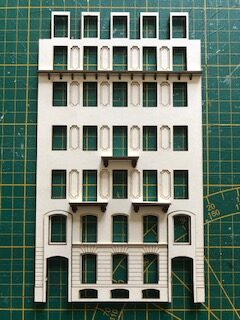

Ci-contre, la façade que vous devez obtenir avant peinture.
Les balcons du 3ème et 4ème étage se montent par superposition de deux pièces (planche de 1 mm).

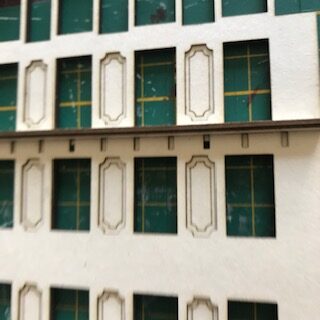

Et sur la planche de 1.5 mm pour le balcon filant du dernier étage.

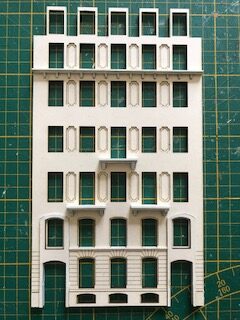

Ne montez pas les huisseries pour l’instant ! Comme vous pouvez le constater, il est possible de peindre au préalable les tranches visibles. Nous avons fait le choix pour cet immeuble d’une teinte ivoire proche de la couleur du carton bois mais tout autre choix – de blanc à jaune clair est possible. Ces immeubles étaient construits en pierre calcaire dont la couleur varie selon les régions.
Nous vous invitons à consulter notre guide pour la décoration et la patine des immeubles en carton bois pour de plus amples consignes.
Le montage des planchers et façades latérales

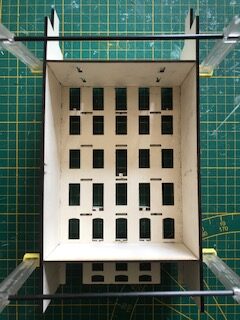

Les planchers s’insèrent facilement dans les ergots de positionnement prévus à cet effet. Faites attention à l’équerrage. Nous vous recommandons de ne coller que les deux planchers illustrés par la photo ci contre pour l’instant. Les façades latérales seront collées en place à l’issue. Nous vous recommandons de maintenir l’ensemble avec des joints souples le temps du collage
La peinture de votre maquette
À ce stade du montage, c’est à dire après avoir installé les principaux éléments de la façade avant, les 2 planchers et collé les façades latérales, nous vous recommandons de procéder à la peinture de votre immeuble. Ce travail doit être fait avant le montage des huisseries, des persiennes, et des éléments finaux de toiture.
Pour plus de conseils, vous pouvez consulter notre guide pour la décoration et la patine des immeubles en carton bois.
Nous vous conseillons de passer dans un premier temps au pinceau deux couches de peinture sur les tranches visibles qui ont été découpées au laser (balcons et supports de balcons, tranches des huisseries notamment). Cela vous évitera de devoir trop insister sur ces zones lorsque vous peindrez l’ensemble de la maquette.
Nous vous recommandons à l’issue de peindre à l’aérographe ou à la bombe en passant une à deux couches légères d’apprêt si vous souhaitez gagner du temps (le carton bois absorbe beaucoup la première couche) et de la même façon deux couches fines et légères de peinture en laissant bien sécher entre les couches pour bien vous rendre compte de la progression du travail.

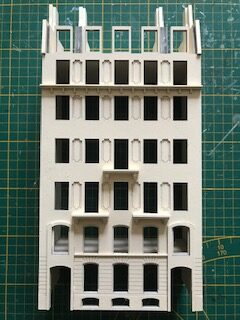

Cet immeuble a été peint dans une teinte ivoire (Ral 1015).
Le montage des huisseries
Huisseries et persiennes

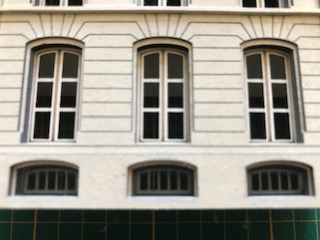

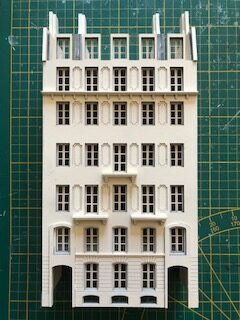

Servez vous des traits de gravure pour bien centrer vos huisseries dans les ouvertures. Collez aussi les grilles au RDC (papier Canson gris)
Les huisseries sont groupées sur la plaque par rangées de 5 et dans l’ordre des étages : le dernier étage en haut et le RDC en bas. Ne les mélangez pas quand vous les installez et terminez un étage avant d’entamer le suivant.

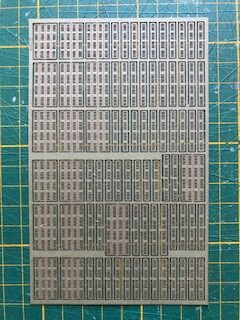

La plaque de persiennes permet de réaliser à la fois des persiennes fermées et ouvertes. Elles sont aussi classées par taille.
N’oubliez pas de coller les feuilles de vitrage une fois l’ensemble des huisseries installées.
Les portes d'entrée

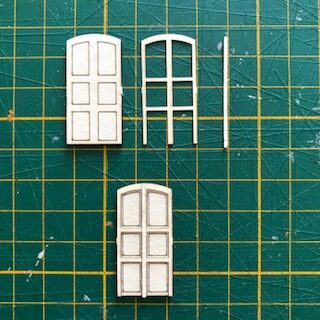

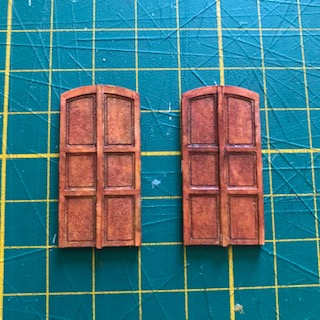

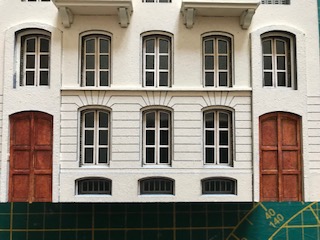

La porte se monte en superposant ces 3 pièces pour lui donner un peu de relief..

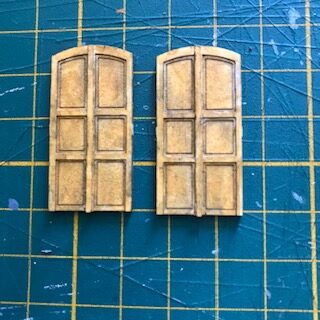

Vous pouvez passer deux couches de peinture un peu diluées en commençant par la plus claire pour donner un aspect plus proche du bois.
Il ne vous restera plus qu’à la peindre dans une couleur de votre choix et à la patiner si besoin.
Le montage de la toiture
Le pan de toit en ardoises
Ci-contre, le pan de toit en ardoises quasiment terminé. Ne collez pas la dernière rangée supérieure. Celle-ci sera installée à la fin des travaux.

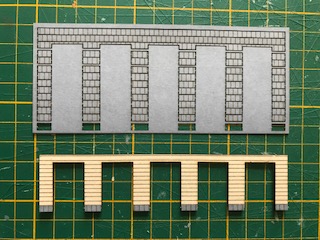

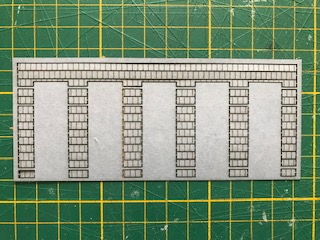

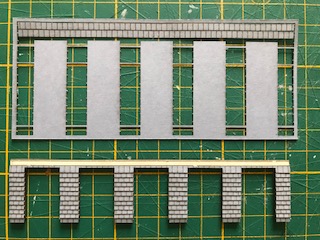

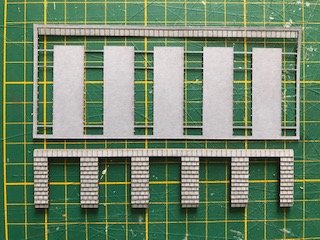

La plaque d’ardoises est montrée dans le sens où doivent être découpées et collées les rangées. Commencez par la rangée du bas, collez-la et ainsi de suite.
Le pan de toit en zinc

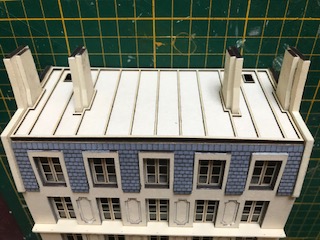

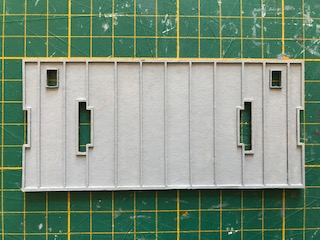

Faites un montage à blanc avant de coller les deux pièces pour bien comprendre le montage. Vous pouvez peindre cette toiture dans une couleur gris clair évoquant le zinc avant de procéder à la finalisation de la toiture.
Vous collerez les deux fenêtres de toit sur le support en carton de 1.5 mm.
La toiture en zinc se monte en superposant la pièce en carton bois de 1.5 mm et la pièce évoquant les joints de zinguerie en carton bois de 0.75 mm.
La finalisation de la toiture
Nous vous avons conseillé un montage à blanc dans un premier temps, de façon à pouvoir vous rendre compte du résultat final que vous devez obtenir. Nous avons laissé quelques dixièmes de mm de jeu de façon à ce que vous puissiez bien ajuster ces pièces de toiture lorsque vous les collerez ensemble.
Nota : selon les modèles, les formes des cheminées peuvent être différentes pour donner davantage de variété et de réalisme aux toitures de ces immeubles.

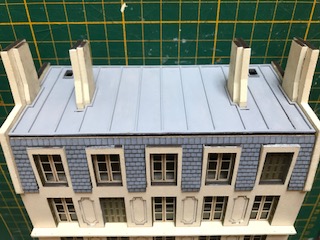

Vous pourrez ensuite rassembler et coller les deux parties de toiture. Nous avons laissé un peu de jeu pour pouvoir ajuster au mieux les pièces.

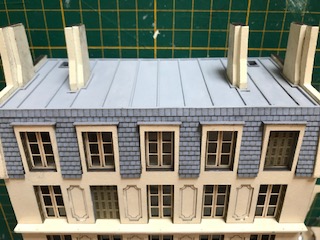

Collez ensuite les petites pièces en carton gris au dessus des fenêtres du dernier étage.

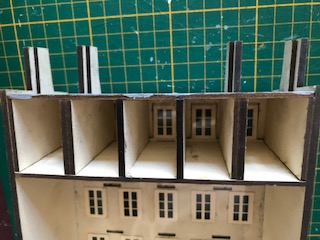

Quatre supports de toiture (carton bois de 3 mm) sont dotés d’ergots de positionnement que vous insérerez dans le plancher.
vous collerez ensuite les supports de toiture de 2.2 mm. Deux s’installent contre les deux façades latérales. Les deux autres à l’intérieur des deux supports munis de sorties de cheminées que vous venez d’installer.

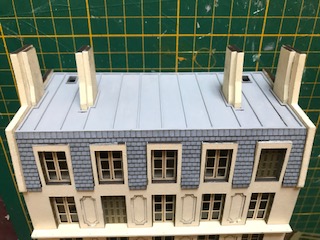

Vous pouvez à présent coller la dernière rangée d’ardoises qui fait le lien avec les deux parties de la toiture.

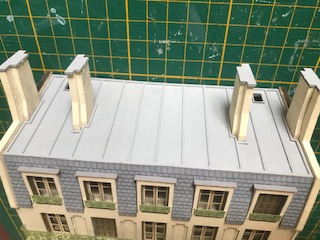

Enfin, coller les pièces de 1 mm en haut des cheminées. Nous vous recommandons d’utiliser des buses de briquet pour évoquer les mitres de cheminée.
Les ferronneries
La photo n’est pas très bien éclairée mais vous avez un exemple de ferronneries aux couleurs assez marquées sur ces immeubles haussmanniens situés à Lyon. Même s’il faut toujours un peu atténuer la couleur de base en modélisme, vous pouvez vous permettre une certaine fantaisie si vous en avez envie. Ces immeubles ont pour vis à vis la préfecture du Rhône.

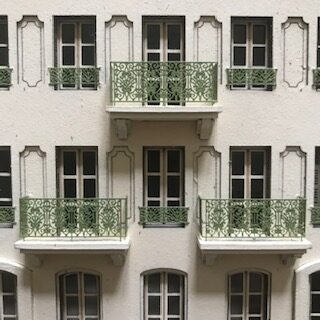

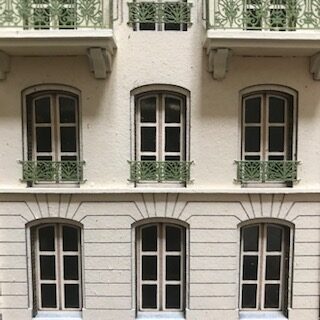

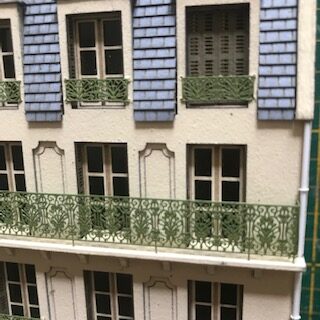

Ces ferronneries ont été spécialement dessinées pour cette collection d’immeubles à partir de modèles réels. Le laiton nécessite le passage d’un apprêt avant peinture. Elles sont particulièrement fines et nous vous recommandons l’utilisation de bombes en couches légères et fines.
Vous disposez de deux gabarits pour les ferronneries de fenêtres dans ce kit. Une des deux présente un entraxe légèrement plus large pour les trois fenêtres centrales du 1er étage.
Coupez et pliez les feronneries et collez les avec une micro goutte de colle cyanoacrylate.
Vous utiliserez le gabarit à l’entraxe légèrement plus large pour ces trois fenêtres centrales du 1er étage.

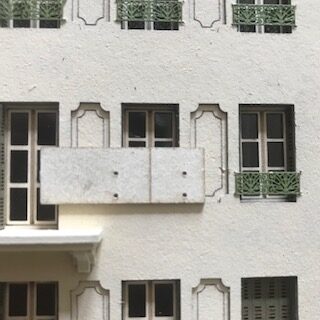

Utilisez le guide de perçage en centrant le trait de gravure au centre des fenêtres comme montré sur la photo (foret de 0.3 ou 0.4 mm).
La base des balcons présente un point de gravure indiquant le point de perçage. Coupez, pliez et installez les. Il n’est pas utile de percer le mur. Une micro goutte de colle cyanoacrylate suffit.

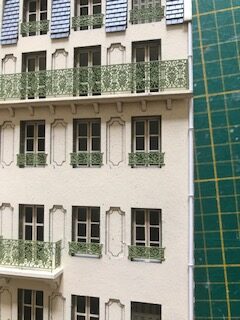

La descente d'eau
Des colliers de guidage sont fournis dans le kit. Percez avec un foret de 0.3 ou 0.4 mm et collez les guides en place.

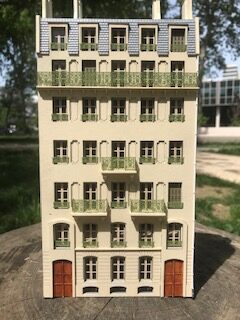

Votre immeuble est à présent terminé. Vous pouvez lui trouver une place de choix sur votre réseau.
Vous devrez percer et/ou couper légèrement le carton bois pour passer le profilé styrène.
