Un article aujourd’hui sur la fabrication de bornes à incendie à partir de profilés en plastique (styrène) pour une version et de pièces récupérées sur des briquets pour l’autre. Ces bornes sont présentes partout dans nos villes et nos campagnes. Je suis parti d’un modèle existant que j’ai notablement interprété. Comme souvent, il n’est pas besoin d’une reproduction totalement fidèle pour créer l’illusion : la couleur rouge caractéristique et une patine adéquate suffisent à en donner une allure réaliste.
Niveau de difficulté : débutant
Matériel nécessaire : profilés plastiques en styrène, briquets usagés, peintures pour maquettes, mine de graphite ou crayon à papier, colle cyanolacrylate
Outillage nécessaire : massicot (recommandé) ou cutter, petite lime, pinceaux
Outillage optionnel : drille à main
Les rues gagnent à être détaillées : une borne à incendie et une fontaine à eau par exemple améliorent notablement le réalisme d’un kit du commerce. Et même en gros plan, cette réalisation reste crédible.
Différents exemples de bornes à incendie que l’on peut trouver. Celles-ci sont plutôt anciennes et je les trouve plus intéressantes à reproduire. Comme je l’ai dit dans l’introduction, il va plutôt s’agit d’une évocation que d’une reproduction. Les formes sont en effet variées et complexes, difficile de tendre à la perfection.
Il y a souvent un compromis à faire entre le souci de réalisme et les matériaux et moyens disponibles pour y parvenir. S’il existe quantité de formes et de dimensions de profilés plastiques, il n’en existe pas à ma connaissance présentant des cannelures comme présentes sur la borne à incendie à droite. Il faut donc tenter d’évoquer la forme en la simplifiant. J’ai donc fait le choix de m’appuyer sur des profilés de forme hexagonale. Choix qui peut tout à fait être contesté mais le résultat me convient et c’est à chacun d’apprécier le niveau de réalisme qu’il veut atteindre !
Dans ce genre de compromis, il importe de mettre l’accent sur d’autres détails – mise en scène, couleurs, patine, etc… – qui vont faire oublier en partie le compromis initial sur la forme. Dans cet exemple, la patine faisant apparaitre l’usure de la peinture et le métal qui luit à la lumière permet d’atteindre cet objectif.
De mon point de vue, c’est davantage l’accumulation de nombreux petits détails – même imparfaits – qui vont faire le réalisme d’une scène que la perfection de tel ou tel élément pris isolément.
Commençons par celle qui présente peut-être le plus de difficultés ! Rassurez vous, elles sont mineures, surtout si vous avez l’habitude de travailler avec des profilés en styrène. Voilà un croquis de ce que je vous propose de réaliser.
Cette réalisation fait 12 mm de hauteur soit 1 mètre à l’échelle réelle, peut-être un peu trop grande. Je vous invite à mesurer une borne à incendie si vous en avez l’occasion. Ceci dit, dans la scène prise en photo, elle ne me semble pas démesurée non plus. C’est l’affaire de 2 ou 3 mm en trop tout au plus.
Voilà les profilés utilisés – avec leurs dimensions – pour le corps et le socle de la borne à incendie.
Ci-dessous, une photo de coupe.
Pour tendre à une réalisation plus réaliste, j’ai souhaité chanfreiner une des extrémités comme le montre de façon imparfaite cette photo.
Ne tentez pas de couper votre profilé à la bonne dimension avant de le chanfreiner. Des pièces de cette dimension (10 mm) sont très difficiles à manipuler.
L’ astuce consiste à chanfreiner d’abord l’extrémité du profilé et à ensuite le couper. Vous verrez, c’est beaucoup plus facile !
Un petit chanfrein léger sur les 6 faces avec une lime et une coupe nette avec un massicot si vous en disposez – dans cet ordre – et cela va tout seul !
Ce massicot est d’un usage facile et rend de nombreux services dès qu’il faut débiter des longueurs de profilés en série ou lorsque l’on a besoin de coupes franches et nettes. D’autres réalisations avec cet outil ici.
Il ne vous reste plus alors qu’à couper les autres petits morceaux de profilés ronds et carrés nécessaires selon le petit schéma proposé (je n’ai pas pris de photos).
Si l’on regarde la photo réelle, les petits profilés ronds nécessitent d’être légèrement limés à une extrémité pour leur donner l’angle leur permettent de pencher vers le bas. Comme je viens de vous l’indiquer, pensez à donner cet angle avant la coupe sans quoi il ne vous sera plus possible de limer.
Une précision supplémentaire pour ne pas risquer l’incompréhension. Dans les premières versions réalisées, j’avais percé les profilés hexagonaux servant au socle et au corps et avais collé un profilé rond à l’intérieur. Cela présente deux avantages (qui apparaissent finalement assez mineurs à l’usage) : les profilés hexagonaux collés avec ce profilé rond à l’intérieur assurent une meilleure solidité à l’ensemble et le profilé rond dépassant sous le socle peut permettre une installation plus robuste, en perçant le support où la borne à incendie sera installée.

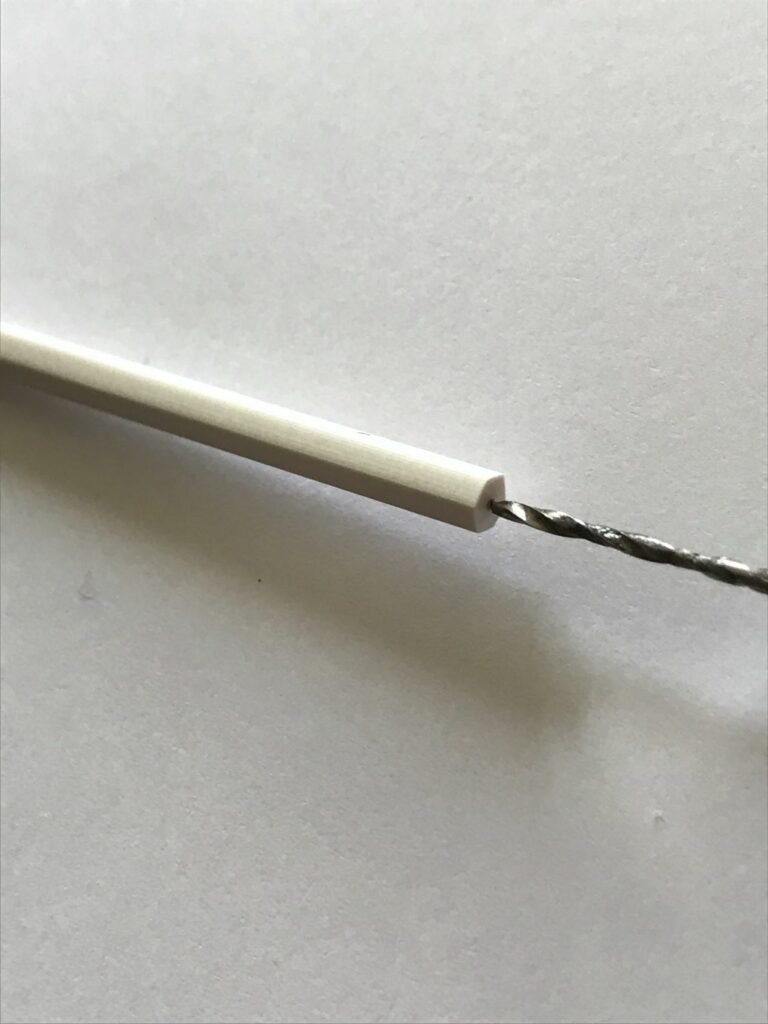

Si jamais cette option vous est utile, un conseil pratique : effectuez le perçage avec une petite drille à main et en utilisant plusieurs forets de diamètres de plus en plus grands sans quoi vous aurez de la bouillie de profilé !

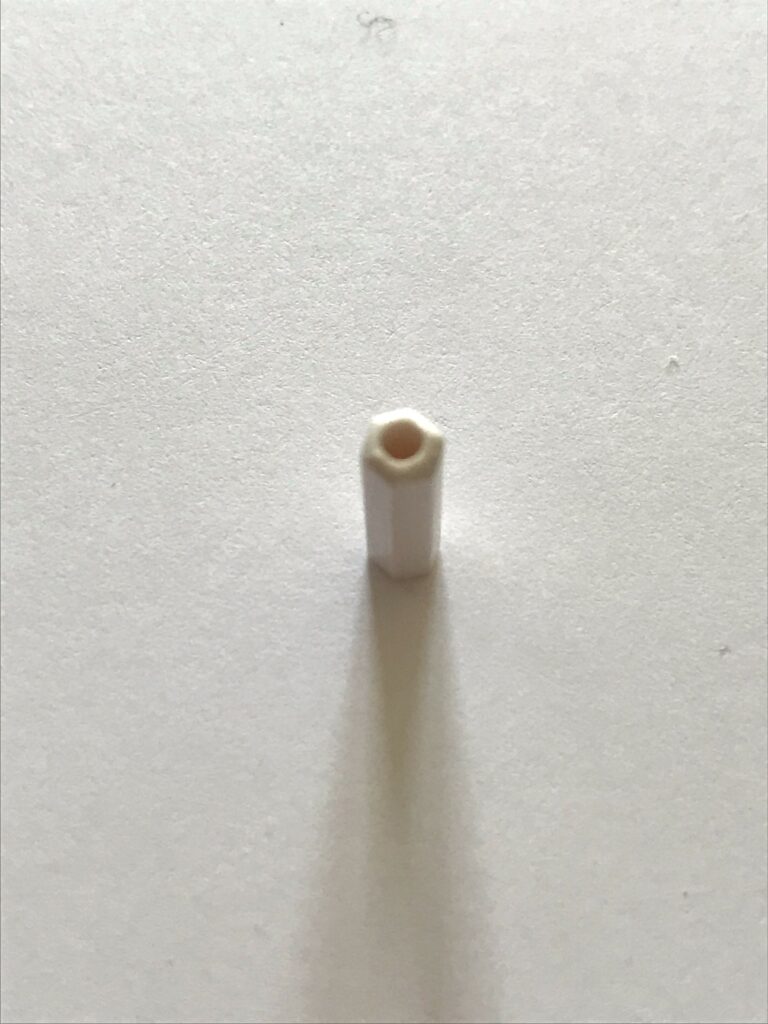

Comme le montre cette dernière photo, on y parvient très bien dès lors que l’on perce avant la coupe finale du profilé et avec précaution. Et au passage, le chanfrein est bien visible sur cette photo.
Une fois les différents éléments préparés, coupés et collés (colle extra fluide), vous obtiendrez une borne à incendie prête à être peinte et patinée. Sur celle-ci, un peu de mastic liquide sera nécessaire pour améliorer la qualité des jointures entre le socle et le corps !
Pour la décoration, aucune difficulté : une peinture rouge fera l’affaire. Si elle est satinée, c’est mieux mais pas indispensable. La touche finale, décisive en matière de réalisme, consiste à passer une mine de graphite (un crayon à papier fait très bien l’affaire) sur les parties saillantes pour simuler l’usure du temps. Je vous avais déjà indiqué cette astuce ici, lors de mon article sur la réalisation d’une fontaine à eau à partir d’une petite buse récupérée sur un briquet.
Voilà une petite réalisation qui ne dépareillera pas sur votre scène. Je trouve même que le sol en plastique du kit – pourtant patiné – est moins réaliste ! Notez néanmoins que si ces photos en gros plans laissent apparaître de nombreux détails, bons ou moins bons, elles ne correspondent pas à la distance habituelle qui nous permet de contempler ces scènes.
Une borne à incendie de profil rond avec des matériaux de récupération
Une autre proposition avec des matériaux de récupération à partir d’un briquet ! (les pièces récupérées sur des briquets ont décidemment des usages multiples comme ici ou ici).
Si vous démontez soigneusement un briquet, vous trouverez ce genre de pièces. Comme vous pouvez le constater, je les stocke sans toujours savoir si elles serviront un jour…
Les petits joints toriques ci contre font entre 3 et 4 mm de diamètre soit 26 à 35 cm à l’échelle réelle.
Pour cette réalisation, nous allons utiliser principalement la mèche de couleur blanche qui sert à transférer le combustible jusqu’à la buse de sortie de la flamme et les multiples joints (j’ai découvert à quel point il y en avait beaucoup !) que l’on trouve dans un briquet. Ceux que j’ai utilisés proviennent de briquets différents ; en effet, ils ne sont pas tous identiques selon les marques, ce qui apporte une certaine variété. Ce qui suit est donné à titre indicatif, aucun règle de reproduction n’est imposée et je vous invite à imaginer votre propre réalisation.
Un des bouts présente un diamètre plus important et un chanfrein que je vais utiliser pour simuler le socle de la borne à incendie. Peut-être est-il un peu épais mais je ne vais pas y toucher.
La mèche a un diamètre approchant les 1.8 mm soit presque 16 cm à l’échelle réelle. C’est probablement un peu mince mais je m’en suis contenté.
Voilà un croquis du projet. Je n’ai pas d’informations sur la partie supérieure. Elle restera en suspens !
Et voilà les quelques petites pièces rassemblées. Les petites feuilles métalliques ont été prélevées sur de l’emballage de congélation et mis en forme sur la mèche. Il ne reste plus qu’à les coller en place avec une micro goutte de colle cyanoacrylate.
Et voilà le résultat avant peinture (la photo est un peu floue). Les deux joints superposés sont un peu imposants mais le noir sur le blanc crée un fort contraste et il faut voir le résultat une fois peint.
Et voilà le résultat une fois la peinture appliquée. Pour de la récupération, avouez que ce n’est pas si mal !
Je pense que l’on peut encore améliorer cette petite réalisation en allégeant le haut et le bas. Je m’y attacherai un de ces jours mais l’allure générale est là.
Deux options différentes. À vous de choisir !
La borne ronde n’est pas encore patinée pour vous permettre de constater la différence avec celle de gauche.
Et une fois légèrement patinée (mais vous pouvez faire autrement) et mise en scène…
Quelques éléments de conclusion
Comme je vous y invite régulièrement sur ce type de sujets consistant à fabriquer de petits accessoires, fabriquez plusieurs bornes en série. Le temps perdu sur votre première réalisation sera largement amorti en réalisant les suivantes. Et regardez autour de vous : ces bornes sont présentes partout.
C’est un petit projet peu consommateur en temps et pour une des options, sur la base de matériel de récupération (comment fera-t-on quand le tabac sera définitivement interdit…), donc pour un coût minime.
Sur cette dernière photo, la fontaine à eau et la borne à incendie sont issues de pièces de briquet. Ces petites réalisations ne me semblent pas incongrues mais au contraire de nature à améliorer le réalisme de la scène.
Merci de votre lecture et de vos éventuels commentaires et à bientôt.
